Условие задачи
Одноцилиндровый одноступенчатый поршневой компрессор сжимает воздух от атмосферного давления р1 = 0,1 МПа до требуемого давления р2. Определить эффективную мощность привода компрессора и необходимую мощность электродвигателя с запасом 10 % на перегрузку, если диаметр цилиндра D (м), ход поршня S (м), частота вращения вала N (об/с), относительный объем вредного пространства δ = 0.05 показатель политропы расширения остающегося во вредном объеме газа m, коэффициент, учитывающий, уменьшение давления газа при всасывании. ηр = 0,94 и эффективный адиабатный КПД компрессора ηе ад. = 0,75. Данные для расчета принять по табл. 4.1.
Таблица 4.1
Исходные данные к заданию
Таблица 1.3

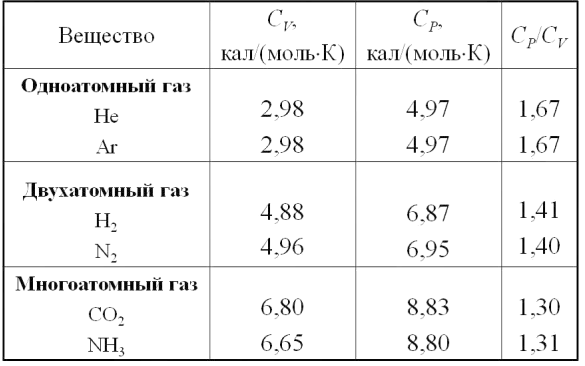

Молярные теплоемкости при температуре 200С и давлении 1ат
Ответ

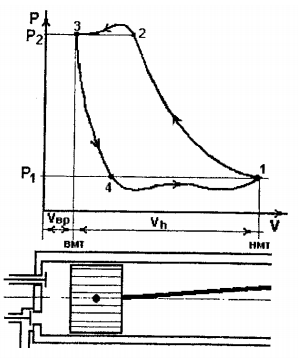

Примерный цикл реального компрессора приведен на рисунке 1.
НМТ нижняя мертвая точка; ВМТ верхняя мертвая точка;
Vh рабочий объем; Vвр вредный объем
Рисунок 1 - Цикл реального поршневого компрессора
1. Рабочий объем цилиндра компрессора Vh определяется из выражения:
Vh=АS=pD2/4S
где А площадь сечения цилиндра, м2 ; D диаметр цилиндра, м;
S ход поршня, м.
Vh=(3,140,152/4)0,15 = 0,00265 м3.
...
