Опишите устройство и работу горизонтального кожухотрубного и кожухозмеевикового испарителя. Отличие в конструкции хладоновых испарителей по сравнению с аммиачными испарителями.

«Опишите устройство и работу горизонтального кожухотрубного и кожухозмеевикового испарителя. Отличие в конструкции хладоновых испарителей по сравнению с аммиачными испарителями.»
  • Теплоэнергетика и теплотехника

Условие:

Опишите устройство и работу горизонтального  кожухотрубного и кожухозмеевикового испарителя. Отличие  в конструкции  хладоновых испарителей по сравнению с аммиачными испарителями.

Решение:

Кожухотрубные испарители - наиболее распространенные судовые испарители, в которых рассол охлаждается при циркуляции внутри трубок, а хладагент кипит в межтрубном пространстве.

На рис. 7 показан судовой хладоновый горизонтальный кожухотрубный испаритель.

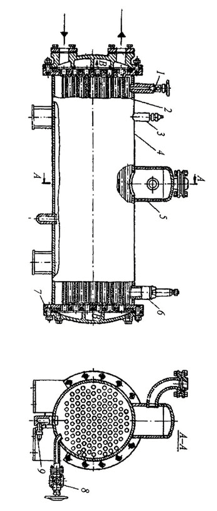

Рис. 7. Кожухотрубный испаритель:

1 - клапан для присоединения мановакууметра; 2 - медные трубки; 3 - клапан для выпуска воздуха; 4 - корпус; 5 - су...
