Условие задачи

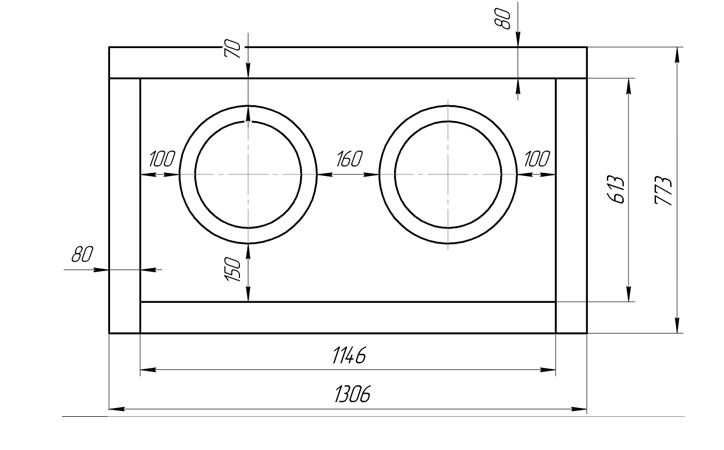

Определить для двухтрубной водяной тепловой сети длиной L, проложенной в непроходном бетонном канале с толщиной стенки δст, экономически целесообразную толщину теплоизоляции, выполненной из минераловатных прошивных матов на синтетическом связующем, марки 300, удельные потери теплоты трубопроводами и падение температуры по длине трассы. Наружный диаметр обеих труб 273 мм. Глубина заложения осей труб h = 2,5 м. Среднегодовая температура теплоносителя в подающем трубопроводе 90 °С, в обратном – 50 °С. Температура грунта на глубине прокладки труб 7 °С.
Исходные данные:
Dн = 0,273 м;
h = 2,5 м;
tпод = 90 °С;363
tобр = 50 °С. 323
tгр = 7 °С
Q = 3000 кВт
L = 2200 м
δ = 6 см
αи = 11,2 Вт/(м2 ∙ К)
λгр = 1,8 Вт/(м2 ∙ К)
Ответ

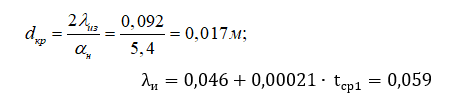

Определим критический диаметр теплоизоляции:
где, ИЗ коэффициент теплопроводности заданного изоляционного материала, равный н - коэффициент теплоотдачи от наружной поверхности изоляции в окружающую среду, 5,4 Вт/ (м2∙ С).
Термическое сопротивление грунта:
