Условие задачи
Определить эксергию потока воздуха с массовым расходом G = 1 кг/с, если его начальные параметры р1 МПа и t1 °С. Параметры окружающей среды: р0 = 0,1 МПа, t0 = 27 °С. Построить процесс в T-s диаграмме.
Ответ
Процесс взаимодействия воздуха с окружающей средой приведен на рисунке 17.1.

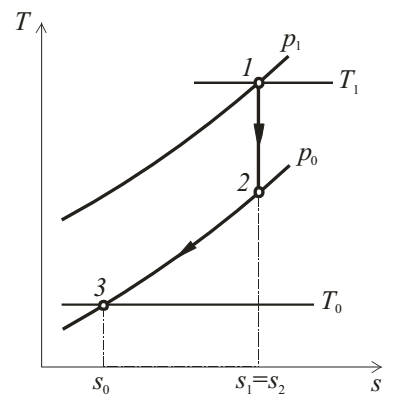

Рисунок 17.1- T-s-диаграмма взаимодействия воздуха с окружающей средой
Это взаимодействие можно представить в виде двух процессов :
- изоэнтропного расширения от давления р1 до давления р0 (1-2);
- изобарного охлаждения (2-3).
Эксергию потока воздуха определим по формуле
Э = G∙[h1 - h0 - Т0(s1 - s0)],
где h1 - удельная эн...
