Условие:

Определить, как при понижении начального давления путем дросселирования изменятся располагаемый теплоперепад и термический КПД цикла Ренкина паросиловой установки, если начальное абсолютное давление пара р₁ температура t₁, а давление в конденсаторе установки р_к= 5 кПа. Давление, до которого дросселируется пар, равно p₂. Решение задачи проиллюстрировать на is − диаграмме.

Исходные данные:

Решение:

Изображаем процессы водяного пара в is диаграмме.

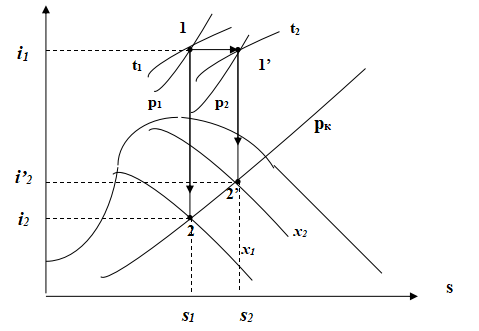

Рис. 1. Процессы водяного пара: адиабатное расширение 11, 22, процесс дросселирования 11.

1. Начальное состояние пара.

Решаем задачу при помощи таблиц пара и iS диаграммы. Точку 1 находим на пересечении изобары р1 и температуры t1. С помощью таблиц воды водяного пара определим энтальпию перегретого пара i1 и энтропию s1, чтобы построить процесс расш...
