. Определить параметры (р, V, Т) в характерных для цикла точках, количество подведенной и отведенной теплоты, полезную работу и

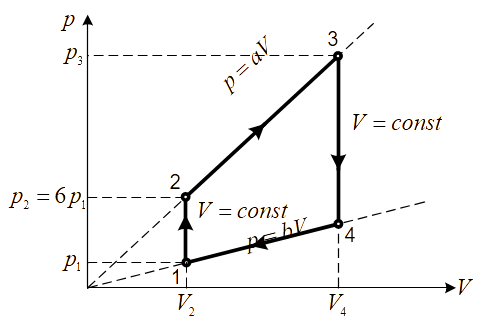

Определить параметры (р, V, Т) в характерных для цикла точках, количество подведенной и отведенной теплоты, полезную работу и термический к.п.д. цикла, приведённому на графике тепловой машины. Процессы 1–2 и 3–4 -изохорические. В процессах 2–3 и 4-1 давление прямо пропорционально объёму. Рабочее тело — одноатомный идеальный газ. Известно, что p₂/p₁= V₄/V₂=6, р₁=0,1 МПа, начальная температура t₁=80ºС.

Общее условие. Определить параметры р (давление, бар), v (объём, м³/кг), Т (температура, К), t (температура, ºС) во всех характерных точках заданного цикла, во всех процессах цикла определить приведенные к 1кг параметры q, (теплоту кДж/кг); Δu, (изменение внутренней энергии кДж/кг); Δh, кДж/кг; l, (работу кДж/кг); Δs (изменение энтропии), кДж/(кг·гр). Построить графики цикла в р-v координатах и в Т-s координатах. Определить параметры цикла термический КПД (ηt), работу lц (кДж/кг), среднее давление рt. В качестве рабочего тела принять воздух, массой 1 кг ; считать теплоёмкость воздуха постоянной с_р=1,005 кДж/(кг·град), c_v=0,718кДж/(кг·град).
