Определить потери теплоты с каждого погонного метра оребренной стены толщиной δ, трубопровода внутренним диаметром d_1 и наружным d_2 и температуры на конце ребер. Коэффициент теплопроводности материала λ.
- Теплоэнергетика и теплотехника
Условие:
Определить потери теплоты с каждого погонного метра оребренной стены толщиной δ, трубопровода внутренним диаметром d1 и наружным d2 и температуры на конце ребер. Коэффициент теплопроводности материала λ.
Коэффициент теплоотдачи от жидкости к внутренней поверхности к наружной поверхности α2, температура жидкости внутри tж1, снаружи tж2.
Дано:
Трубопровод, оребренный прямоугольными поперечными ребрами
d1 = 120 мм
d2 = 130 мм
λ = 45 Вт/м К
α1 = 100 Вт/м2 К
α2 = 50 Вт/м2 К
tж1 = 0 °С
tж2 = 125 °С
h = 160 мм
δр = 6 мм
n = 3
Решение:

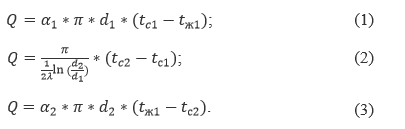

Установившейся стационарный тепловой поток может быть описан тремя уравнениями:
Приведенные уравнения описывают количество тепла переданного:
1. от гладкой поверхности стенки к холодному теплоносителю;
2. прошедшего сквозь стенку от оребренной поверхности к гладкой стенке;
3. то же количество тепла, переданное от горячего теплоносителя к наружной поверхности ребер.
Уравнения (1-3) дают нам возможность ...
