Условие задачи

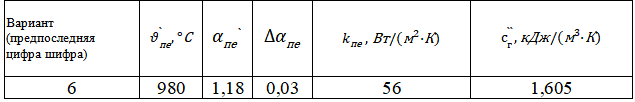

Определить поверхность нагрева конвективного пароперегревателя для теплогенератора (без учета влияния лучистого тепла из топки).
1) Поясните чем отличаются значения КПД брутто (котлоагрегата) и КПД нетто (котельной установки).
2) Зачем нужен пароперегреватель, какие их виды бывают и какой именно пароперегреватель вы рассчитывали?

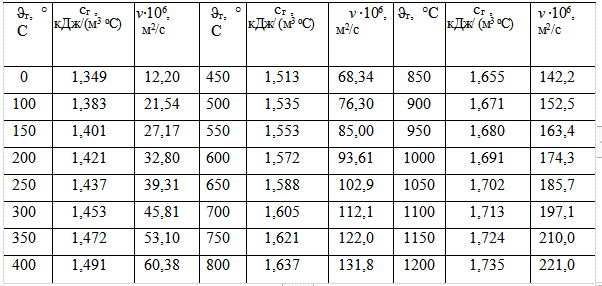

Таблица П1
Физические свойства дымовых газов среднего состава (В=760 мм рт. ст.)

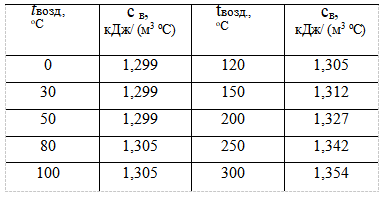

Таблица П2
Теплоемкость сухого воздуха (В=760 мм рт.ст.)

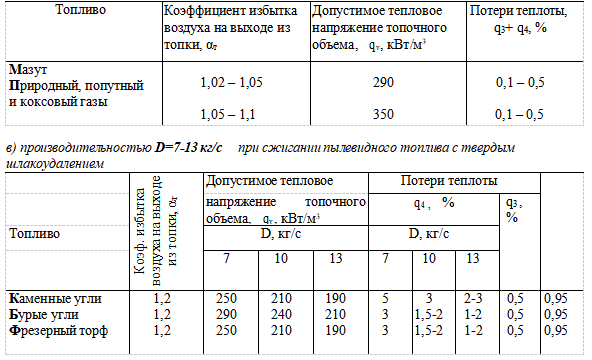

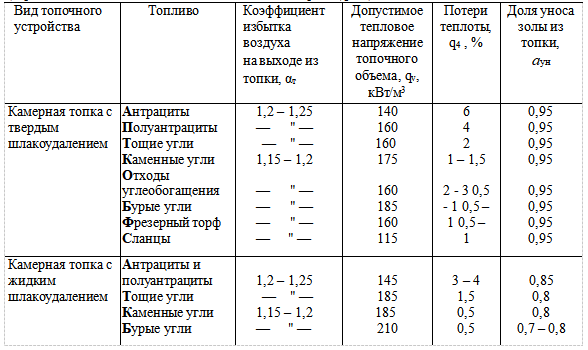

Таблица П3
Расчетные характеристики камерных топок котельных агрегатов
а) производительностью D>21 кг/с , топливо - твердое (q3=0)
б) производительностью D>21 кг/с , топливо - горючие газы и мазут

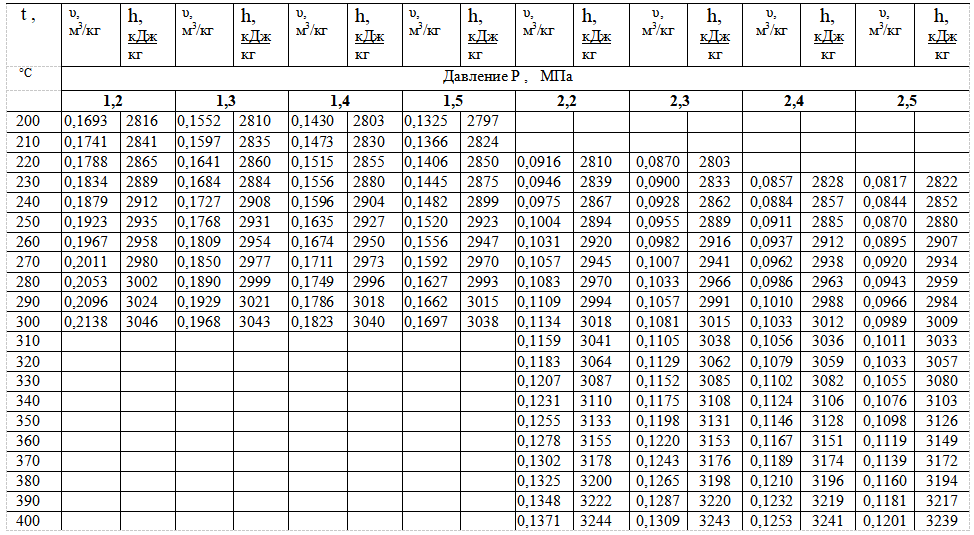

Таблица П4
Теплосодержание и удельные объемы перегретого пара

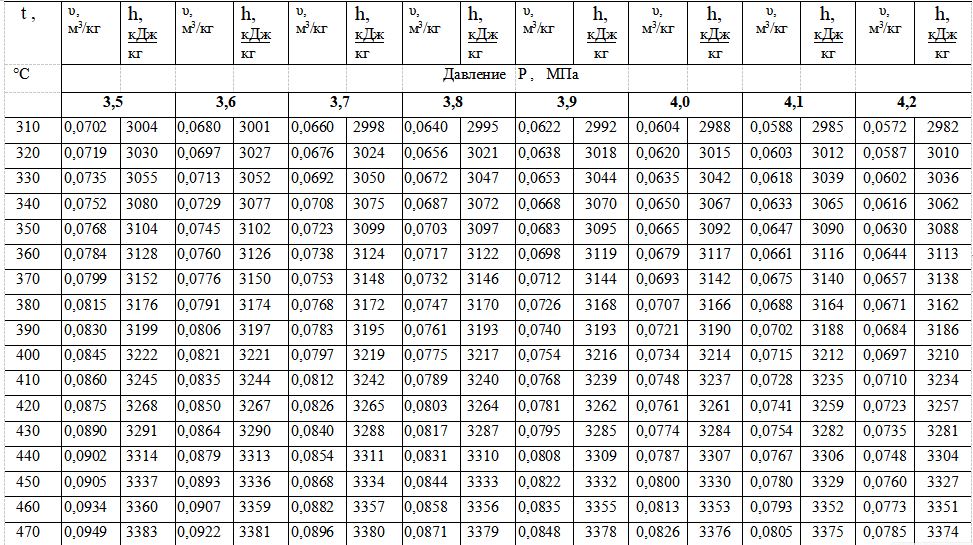

Продолжение табл. П4

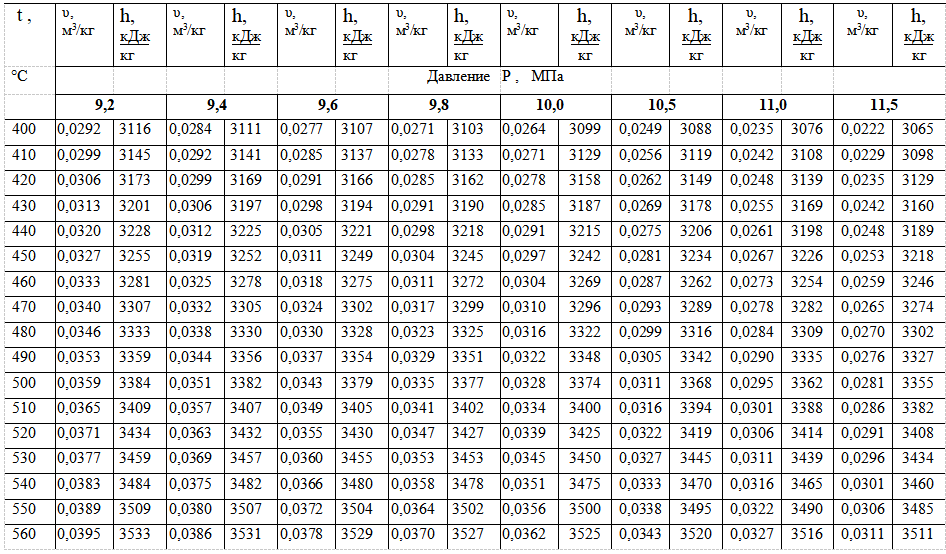

Окончание табл. П4

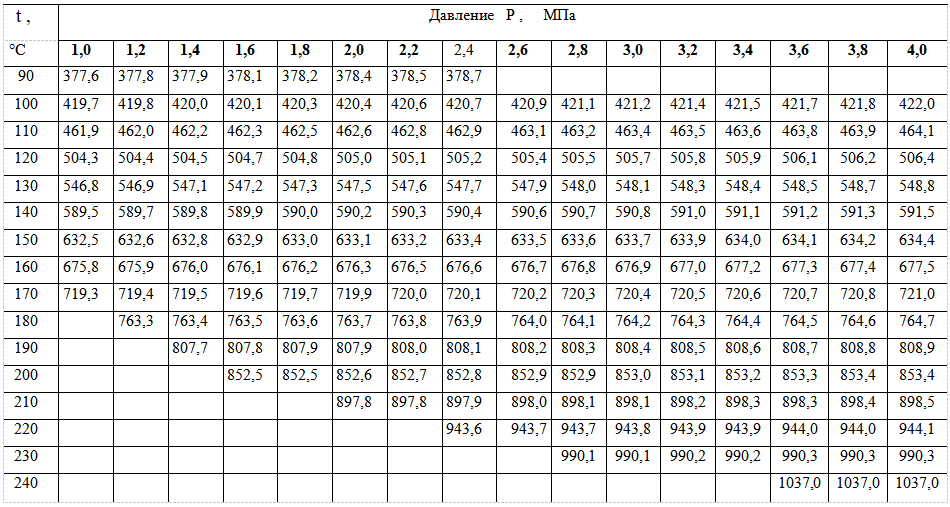

Таблица П5
Теплосодержание питательной воды, кДж/кг

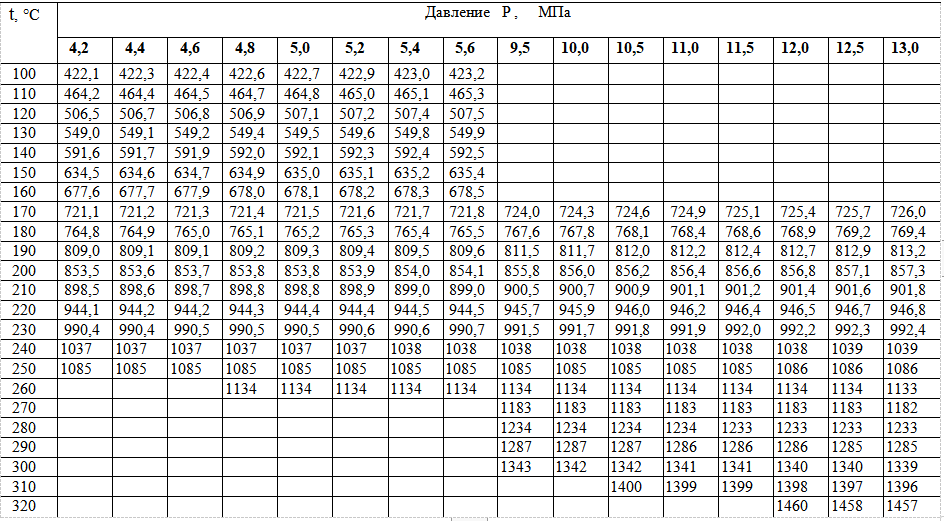

Окончание табл. П5

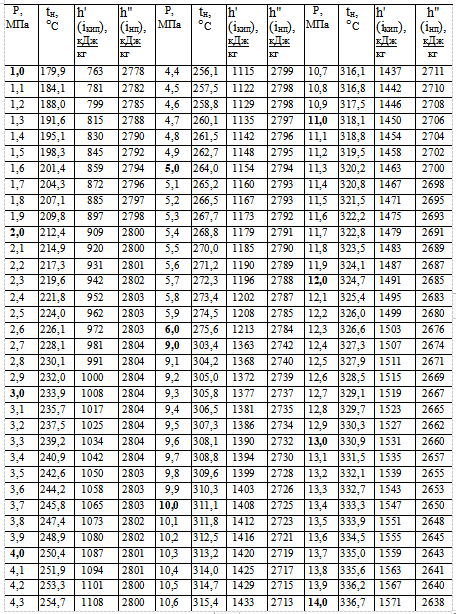

Таблица П6
Теплосодержание воды и пара на линии насыщения
Ответ
Действительный объем дымовых газов перед пароперегревателем
Энтальпия газов на входе в пароперегреватель
теплоемкость дымовых газов при температуре (табл. П1).
