Условие задачи
Определить поверхность нагрева рекуперативного газовоздушного теплообменника при прямоточной и противоточной схемах движения теплоносителей, если объемный расход нагреваемого воздуха при нормальных условиях Vн, средний коэффициент теплопередачи от продуктов сгорания к воздуху k, начальные и конечные температуры продуктов сгорания и воздуха соответственно равны t'1, t'1, t'2, t''2.
Изобразить для обоих случаев графики изменения температуры теплоносителей от величины поверхности теплообмена.
Данные, необходимые для решения задачи, выбрать из таблицы 4.

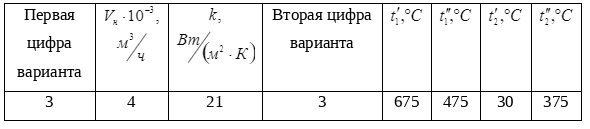

Таблица 4 - Исходные данные для решения задачи 4
Ответ
Составляем тепловой баланс рекуперативного газовоздушного теплообменника:
Q = G1 . сp1 . (t'1 - t''1) = G2 . сp2 . (t'2 - t''2), кВт (1)
где G1, G2 - массовые расходы продуктов сгорания и воздуха соответственно, кг/с;
сp1, cp2 - удельная теплоемкость (при p = const) продуктов сгорания и воздуха соответственно,кДж/(кг.К);
t'1, t'1, t'2, t''2 - начальные и конечные температуры продуктов сгорания и воздуха соответственно, 0C.
Массовую теплоемкость ...
