Определить поверхность нагрева стального рекуперативного газовоздушного теплообменника (толщина стенок δ_с = 3 мм) при прямоточной и противоточной схемах движения теплоносителей, если объемный расход воздуха при нормальных условиях V_н,

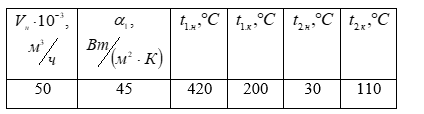

Определить поверхность нагрева стального рекуперативного газовоздушного теплообменника (толщина стенок δ_с = 3 мм) при прямоточной и противоточной схемах движения теплоносителей, если объемный расход воздуха при нормальных условиях V_н, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α₁, от поверхности нагрева к воде  коэффициент теплопроводности материала стенки трубы (стали) , теплоемкость топочных газов , плотность , начальные и конечные температуры газов и воды равны соответственно

Определить также расход воды G через теплообменник. Изобразить график изменения температур теплоносителей для обеих схем при различных соотношениях их условных эквивалентов.

Указание: При решении задачи можно условно считать стенку плоской.

Ответить на вопросы:

1. Какая схема движения теплоносителя выгоднее?

2. Покажите (из рассмотрения формулы), какими способами можно увеличить коэффициент теплопередачи.

3. При каких значениях d₂/d₁ (близких к единице или гораздо больших единицы) цилиндрическую стенку можно в расчетах заменить без больших погрешностей плоской стенкой?
