Условие задачи

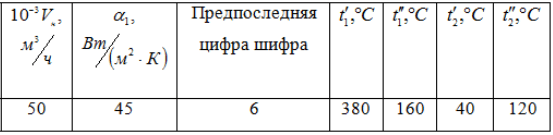

Определить поверхность нагрева стального рекуперативного воздушного теплообменника (толщина стенок δcм=3мм) при прямоточной и противоточной схемах движения теплоносителей, если объемный расход воздуха при нормальных условиях Vн, средний коэффициент теплоотдачи от воздуха к поверхности нагрева а1, от поверхности нагрева к воде , начальные и конечные температуры воздуха и воды равны соответственно t`1, t"1, t"1 и t"2. Определить также расход воды G через теплообменник.
Изобразить график изменения температур теплоносителей для обеих схем при различных соотношениях их условных эквивалентов.
Указание: При решении задачи можно условно считать стенку плоской.
1. Какая схема движения теплоносителя выгоднее?
2. Покажите (из рассмотрения формулы), какими способами можно увеличить коэффициент теплопередачи.
3. При каких значениях d2/d1 (близких к единице или гораздо больших единицы) цилиндрическую стенку можно в расчетах заменить без больших погрешностей плоской стенкой?
Ответ
Теплота, передаваемая в теплообменном аппарате (воздухоподогревателе), выражается уравнением теплового баланса:
где G1, G2 - массовый расход воздуха и воды соответственно, кг/с;
с pm - средняя массовая теплоемкость теплоносителя в интервале температур t` до t", Дж/(кг . К).
Массовый расход воздуха:
