Определить расчетный расход топлива, подаваемого в  топочную камеру парового теплогенератора, работающего на твердом топливе (рис. 9). Вид топлива, объемы продуктов сгорания и воздуха, производительность теплогенератора и другие данные для расчета берутся из табл. 1, 2  для каждого варианта по последней и предпоследней цифрам шифра.

Таблица 1. Исходные данные к определению расхода топлива

Таблица 2. Исходные данные к определению расхода топлива

Таблица П1

Физические свойства дымовых газов среднего состава (В=760 мм рт. ст.)

Таблица П2

Теплоемкость   сухого   воздуха   (В=760 мм рт.ст.)

Таблица П3

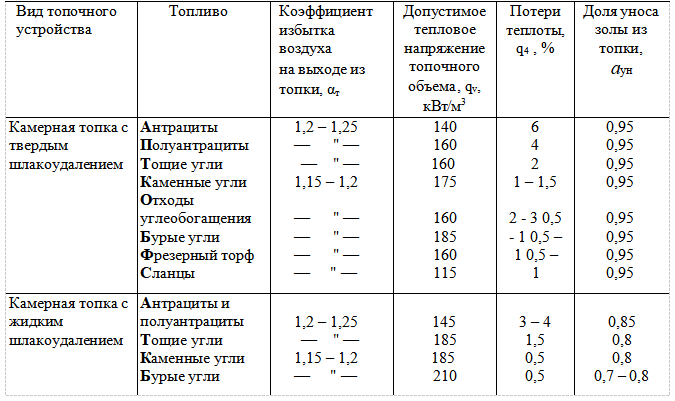

Расчетные характеристики камерных топок котельных агрегатов

а) производительностью D>21 кг/с ,   топливо - твердое (q₃=0)

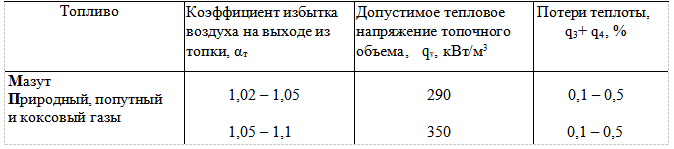

б) производительностью D>21 кг/с ,   топливо - горючие газы и мазут

в) производительностью D=7-13 кг/с     при сжигании пылевидного топлива с твердым шлакоудалением

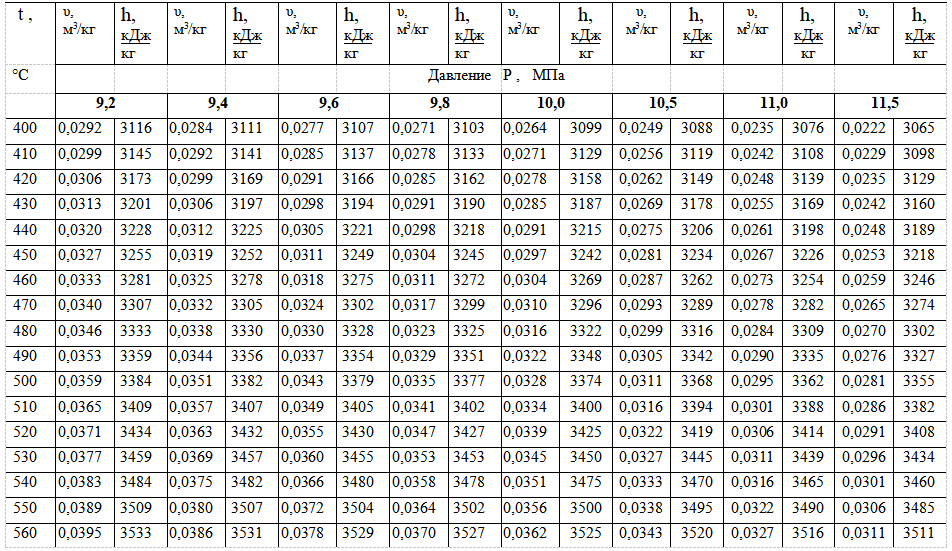

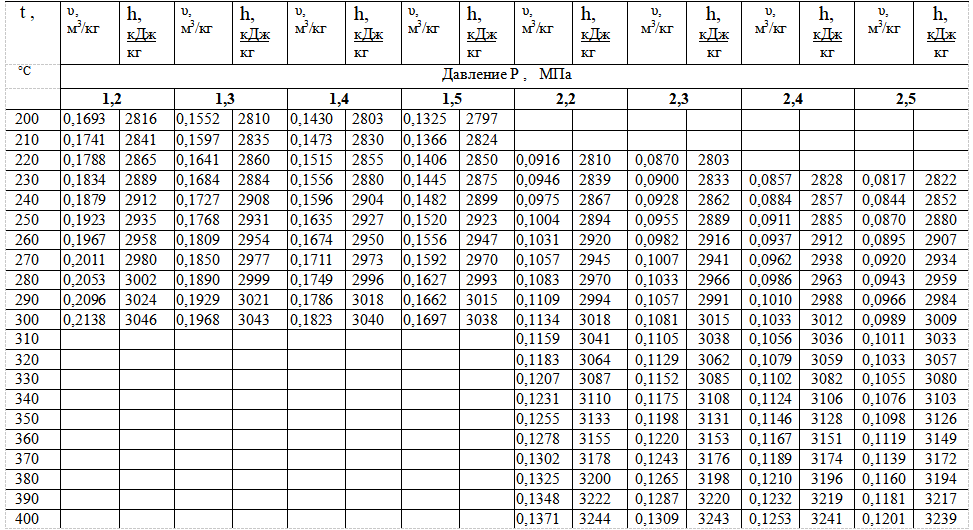

Таблица П4. Теплосодержание и удельные объемы перегретого пара

Продолжение табл. П4

Окончание табл. П4

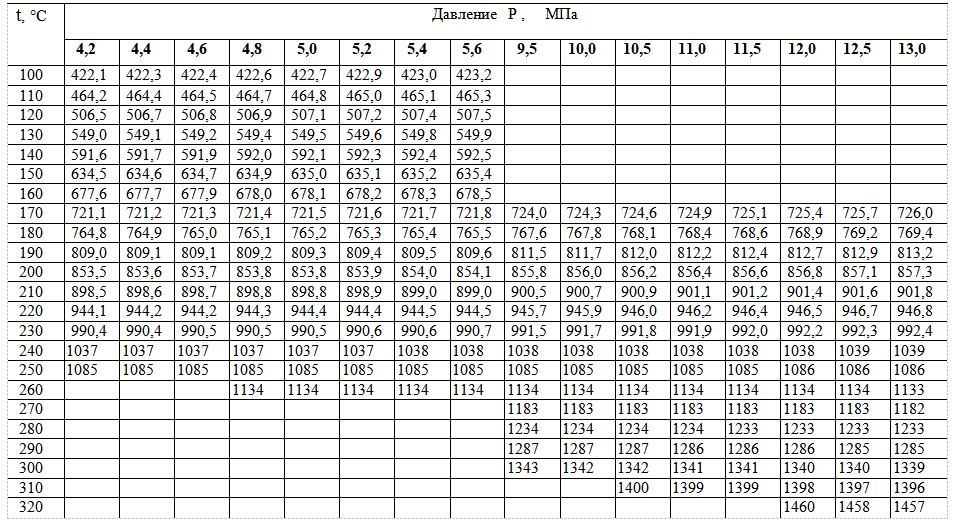

Таблица П5

Теплосодержание питательной воды, кДж/кг

Окончание табл. П5

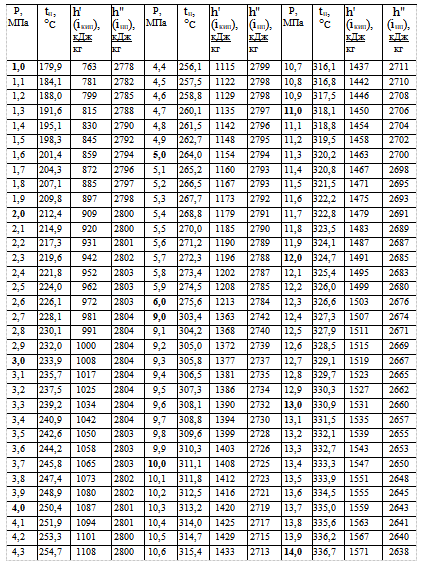

Таблица П6. Теплосодержание воды и пара на линии насыщения
