Условие задачи

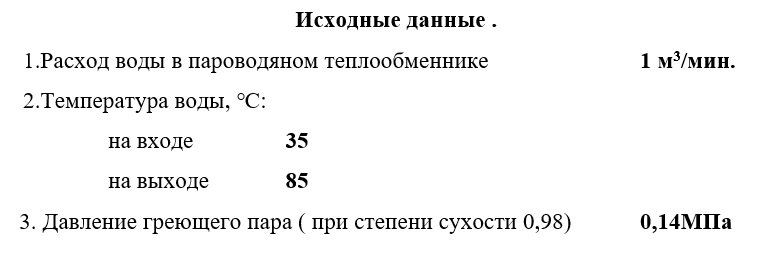

Определить расход пара на обогрев воды в пароводяном теплообменнике при условии, что весь пар в теплообменнике превращается в конденсат, выходящий из теплообменника в состоянии насыщения при давлении греющего пара. Найти площадь поверхности нагрева в теплообменнике при условии , что средний коэффициент теплопередачи К=3000 Вт/(м2×К).
Представить схематично графики изменения температуры теплоносителей вдоль поверхности нагрева. Объяснить, зависит ли средний логарифмический температурный напор и площадь поверхности нагрева в таком теплообменнике от включения теплоносителей по схеме «прямоток» или «противоток». Потерями тепла через стенки теплообменника в окружающую среду, пренебречь.
Ответ
1. Тепловую нагрузку аппарата и расход горячего теплоносителя определяем из уравнения теплового баланса при нагреве холодного теплоносителя при конденсации водяного насыщенного пара:
Qпр = Gп r х- приход тепла ;
Qрасх = Gв с(t2 - t1) - расход тепла.
где Gп расход греющего пара, кг/с;
r теплота парообразования (конденсации), Дж/кг;
х-=0,98 - степень сухости пара;
массовый расход воды, кг/с;
V объе...
