Определить теоретический (термический) КПД паротурбинных циклов при следующих параметрах пара. Решение проиллюстрировать в is диаграмме. Сделать выводы.

30 сентября 2025
Теплоэнергетика и теплотехника

Условие:

Определить теоретический (термический) КПД паротурбинных циклов при следующих параметрах пара:

1) р₀ = 9,8 МПа, р_к=5 кПа, t₀=520 0С;

2) р^\₀=0,33∙ р₀, сухой насыщенный пар, р_к=5 кПа;

3) р^\₀=1,44∙ р₀, t^\₀=540 ⁰С, р_пп=0,28∙р₀ МПа, t_пп=t^\₀, р_к=5 кПа.

Решение проиллюстрировать в is диаграмме. Сделать выводы.

Решение:

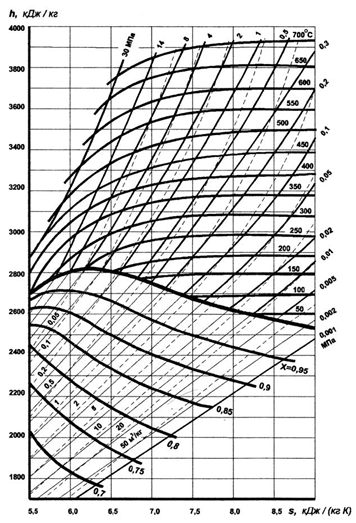

Рис.1 H-s диаграмма

Задачу решаем при помощи i-s- диаграммы водяного пара.

1) р₀ = 9,8 МПа, t₀=520 0С, р_к = 0,005 МПа.

Начальное состояние пара - точка 1 на пересечении изобары Р₀ = 9,8 МПа и изотермы t₀ =550 ⁰C. Энтальпия в этой точке h₁ = 3426 кДж/кг, энтропия S₁ = 6,66 кДж/(кг*К).

Состояние пара в конденсаторе - точка 2 на пересечении адиабаты S2 =S1 =6,66 кДж/(кг*К) и изобары Рк = 0,005...
