Условие задачи

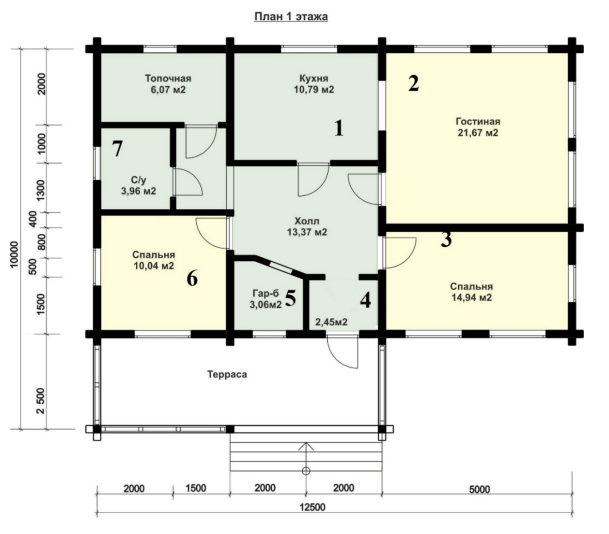

Определить тепловые потери через наружные ограждающие конструкции помещение 2 жилого дома. Высота помещений – 2,9 м, толщина перекрытия 0,25 м (железобетон δ=0,2 м и слой керамзита δ=0,05 м, λ=0,09 Вт/(м∙°С)), пол расположен по грунту, над первым этажом неотапливаемый чердак. Окна – двухкамерный стеклопакет в ПВХ переплете (размер 0,95м х 1,2 м), Rокно= 0,56 (м²∙°С)/Вт; наружная стена – трехслойная Rст= 2,9 (м²∙°С)/Вт. Расчётная температура внутреннего воздуха помещения 2 – 22 оС; расчетная температура наружного воздуха – (-25) оС.
Конструкция пола: железобетон δ=0,2 м, λ=2,04 Вт/(м∙°С); слой минеральной ваты δ=0,1 м, λ=0,048 Вт/(м∙°С); половая доска δ=0,04 м, λ=0,15 Вт/(м∙°С). Толщина внутренних стен -120 мм, толщина наружных стен – 320 мм. Также определить мощность системы отопления и подобрать отопительный прибор. Температурный график системы отопления, способ прокладки и материал труб, тип (модель) отопительного прибора принять самостоятельно.
Ответ
1. Теплотехнический расчет
1) Наружные стены
Наружная стена трехслойная Rст= 2,9 (м∙С)/Вт.
2) Окна
Окна двухкамерный стеклопакет в ПВХ переплете (размер 0,95м х 1,2 м), Rокно= 0,56 (м∙С)/Вт
3) Чердачное перекрытие
Толщина перекрытия 0,25 м (железобетон =0,2 м и слой керамзита =0,05 м, =0,09 Вт/(м∙С))
Расчетное сопротивление теплопередаче перекрытия неотапливаемого чердака Rро, (м2С)/Вт:
коэффициент теплоотдачи на внутренней поверхности ограждения, Вт/(м*оС),
