Определить термический КПД цикла Ренкина и эффективную мощность паротурбинной установки (ПТУ) по заданным начальному давлению Р1 и температуре перегретого пара перед турбиной t1; конечному

Дата добавления: 15.08.2024

Условие задачи

    Определить термический КПД цикла Ренкина и эффективную мощность паротурбинной установки (ПТУ) по заданным начальному давлению Р1 и температуре перегретого пара перед турбиной t1; конечному давлению в конденсаторе Р2 , расходу пара через турбину D, внутренним относительным КПД турбины ηТ и питательного насоса ηН. Изобразить цикл Ренкина в TS – диаграмме, а процессы сжатия воды в питательном насосе и расширения пара в турбине – в hS – диаграмме. Механический КПД ПТУ принять равным ηМ=0,98. Исходные данные выбрать из табл.1.7.

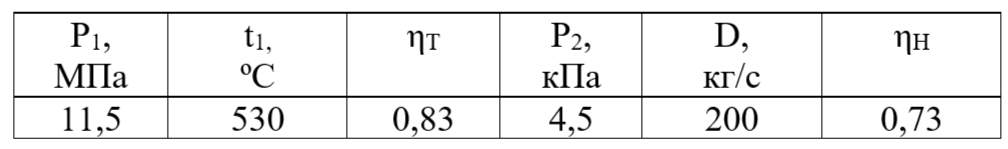

                                                        Таблица 1.7 – Исходные данные к задаче 1.4

Ответ

Решение может быть выполнено с помощью hS диаграммы водяного пара (приближенное) или с помощью таблиц термодинамических свойств воды и водяного пара (точное).

На рис. 1.71.9 изображены процессы в паротурбинной установке: 1-2 теоретическое адиабатное расширение пара в турбине; 1-2Д действительное расширение пара; 2-2' изобарно-изотермическая конденсация пара в конденсаторе; 2'-3 теоретическое адиабатное сжатие воды в питательном насосе; 2'-3Д действительное сжатие воды (в TS диаграмме эти процессы не отражены, ввиду малого изменения параметров воды в этих процессах; они изображены в уве...
