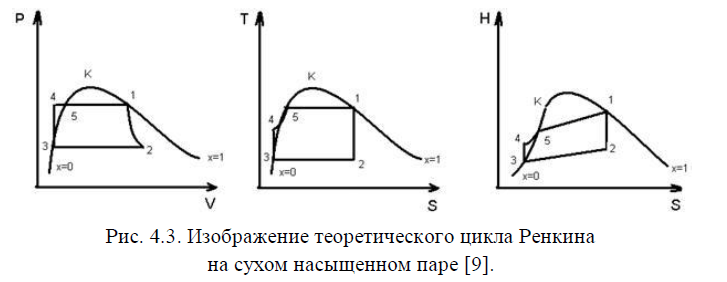

Определить термический КПД цикла Ренкина, расход пара и удельный расход теплоты, расходы воды из геотермальных скважин и из окружающей среды. Геотермальная вода выходит из парогенерирующей установки с температурой на 15 градусов выше, чем конденсат.

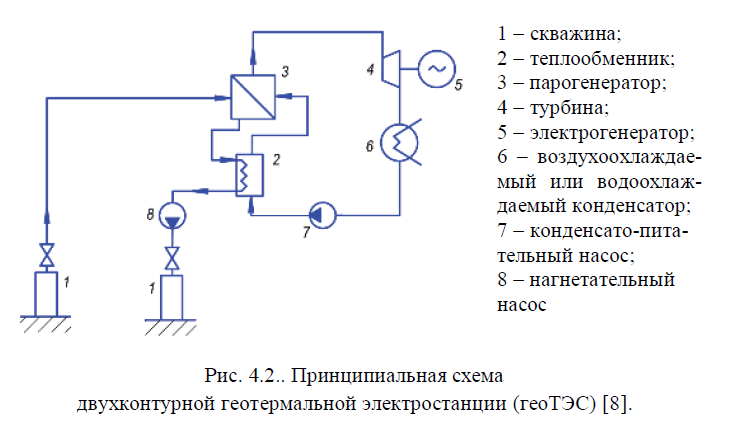

Двухконтурная пароводяная геотермальная электростанция c электрической мощностью N получает теплоту от воды из геотермальных скважин с температурой t_гс. Сухой насыщенный пар на выходе из парогенератора имеет температуру на 20 ^оС ниже, чем t_гс. Пар расширяется в турбине и поступает в конденсатор, где охлаждается водой из окружающей среды с температурой t_хв. Охлаждающая вода нагревается в конденсаторе на 12 ^оС. Конденсат имеет температуру на 20 ^оС выше, чем t_хв. Геотермальная вода выходит из парогенерирующей установки с температурой на 15 ^оС выше, чем конденсат. Относительный внутренний коэффициент турбины η_0i, электрический КПД турбогенератора η_э = 0,96. Определить термический КПД цикла Ренкина, расход пара и удельный расход теплоты, расходы воды из геотермальных скважин и из окружающей среды.

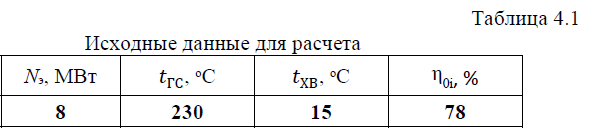

Исходные данные принять по табл. 4.1.
