Условие задачи
Определите поверхность нагрева стального рекуперативного газо- воздушного теплообменника (толщина стенок δс = 3 мм) при прямоточной и противоточной схемах движения теплоносителей, если объемный расход воздуха при нормальных условиях Vн, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, от поверхности нагрева к газу α2= 500 Вт/(м2 K), коэффициент теплопроводности материала стенки трубы (стали) λ = 50 Вт/(м·К), теплоемкость топочных газов сг = 1,15 кДж/(кг·К), плотность ρг = 1,23 кг/м3; начальные и конечные температуры газа и воздуха равны соответственно t1.н, t1.к, t2.н, и t2.к.
Определить также расход газа G через теплообменник. Изобразить график изменения температур теплоносителей для обеих схем при различных соотношениях их условных эквивалентов.
Исходные данные для расчета:
V = 15·103 м3/ч
α1=70 Вт/(м2·К)
t1.н=320°С
t1.к=120°С
t2.н=15°С
t2.к=100°С
Указание: при решении задачи можно условно считать стенку плоской
Ответ

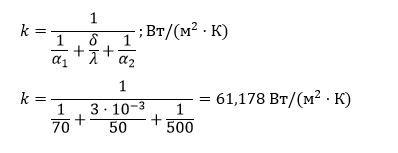

Определим значение коэффициента теплопередачи через плоскую стенку:
Плотность воздуха при нормальных физических условиях: =1,293 кг/м3
Переведём значение объёмного расхода воздуха из м3/ч в м3/с:
Опр...
