Условие задачи
Пар фреона-12 при температуре t1 поступает в компрессор, где адиабатно сжимается до давления, при котором его температура становится равной t2, а степень сухости х = 1. Из компрессора фреон поступает в конденсатор, где при постоянном давлении превращается в жидкость (х3 = 0), после чего расширяется в редукционном вентиле (дросселируется до температуры) t4 = t1. Определите холодильный коэффициент установки, массовый расход фреона, а также теоретическую мощность привода компрессора, если холодильная мощность установки Q. Изобразите принципиальную схему паровой компрессионной холодильной установки и ее цикл в Тs- и is – диаграммах.
Таблица 1 – Исходные данные
Ответ
1. Изобразим схему работы паровой компрессорной холодильной установки.

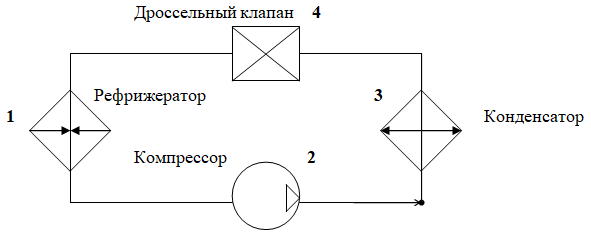

Рисунок 9.1 Схема работы паровой компрессорной холодильной установки
2. Изобразим процессы в парокомпрессорной установки в координатах PV и TS.
