Условие задачи
Паросиловая установка работает по циклу Ренкина. Давление Р1 = 1,67 МПа, температура t1 = 304°С пара на входе в турбину и давление в конденсаторе Рк = 6 кПа.
Определить влажность пара за последней ступенью турбины и термический коэффициент полезного действия в идеальном цикле.

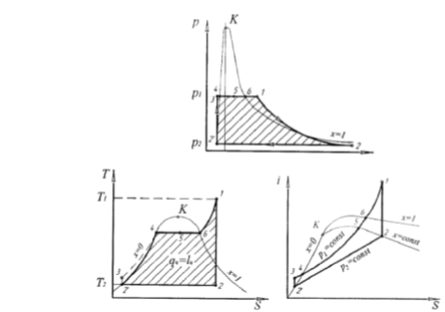

Изобразить цикл в PV, TS, iS – диаграмме. Каким образом можно уменьшить влажность пара за последней ступенью турбины?
Ответ
Дано:
Р1 = 1,67 МПа;
t1 = 304С;
Рк = 6 кПа
Определяем по iS диаграмме энтальпию пара в т.1, соответствующую начальным параметрам пара на входе в турбину: Р1 = 1,67 МПа и t1 = 310С.
i1 = 3043 кДж/кг.
Теоретический процесс расширения пара в турбине является изо...
