Условие задачи
Паротурбинная установка работает по циклу Ренкина. Начальные параметры пара: р0 = 19 атм, t0 = 465 0С. Давление в конденсаторе рк = 0,05 атм. Определить термический КПД и его изменение, если давление р0 будет 2∙р0 атм, 4∙р0 атм, 5∙р0 атм. Решение проиллюстрировать в is диаграмме. Нарисовать зависимость изменения термического КПД от начального давления.

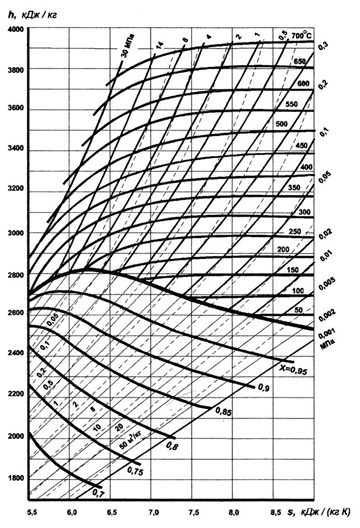

Рис.1 H-s диаграмма
Ответ
Задачу решаем при помощи i-s- диаграммы водяного пара.
1) р0 = 1,9 МПа, t0=465 0С, рк = 0,005 МПа.
Начальное состояние пара - точка 1 на пересечении изобары Р0 = 1,9 МПа и изотермы t0 =465 0C. Энтальпия в этой точке h1 = 3390 кДж/кг, энтропия S1 = 7,33 кДж/(кг*К).
Состояние пара в конденсаторе - точка 2 на пересечении адиабаты S2 =S1 =7,33 кДж/(кг*К) и изобары Рк = 0,005 МПа. Энтальпия в этой точке h2 = 2230 кДж/кг, температура t2 = 32 0C.
Энтальпия конденсата
