Условие задачи
Паротурбинная установка работает по циклу Ренкина с начальным давлением пара р1 = 5 МПа и температурой t1 = 400°С.

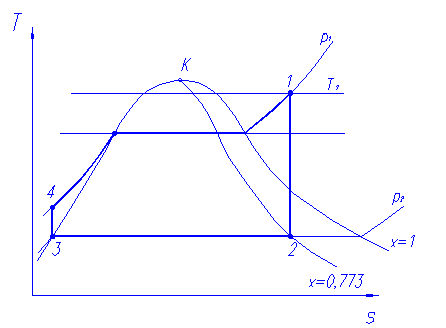

Определить удельный расход пара и термический к.п.д. цикла, если давление в конденсаторе р2 = 4 кПа. Изобразите цикл в Тs-диаграмме.
Исходные данные: р1 = 5 МПа; t1 = 400°С; р2 = 4 кПа.
Ответ
Определяем параметры в узловых точках цикла с использованием термодинамических таблиц.
Точка 1 состояние перегретого пара.
По р1 = 5 МПа и t1 = 400С находим параметры:
h1 = 3196,6 кДж/кг; s1 = 6,6481 кДж/(кгК).
Точка 2 состояние влажного пара.
