Условие задачи

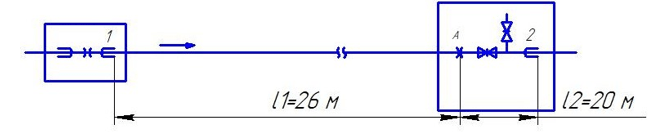

Определить результирующее усилие на неподвижную опору А (рис.1) при закрытой и открытой задвижках. Теплопровод диаметром DH×s=325×8 мм. Рабочее давление теплоносителя pp = 1,6 МПа. Силы трения в сальниковых компенсаторах 1 и 2 принимаются равными, а коэффициент трения подвижных опор μ=0,3.
Ответ
Равнодействующая сил, действующих на опору слева, складывается из неуравновешенной силы внутреннего давления (при закрытой задвижке), силы трения в сальниковом компенсаторе и силы трения в подвижных опорах на участке длиной l1 = 26 м; равнодействующих сил, действующих на опору справа - из сил трения в сальниковом компенсаторе и подвижных опорах труб на участке длиной l2 = 2м.
Таблица 1 - Вес одного метра трубопровода в рабочем состоянии.
