Условие задачи

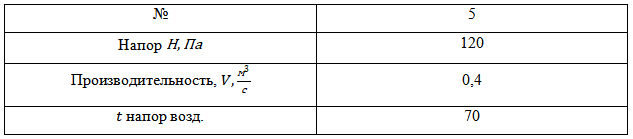

Подобрать вентилятор (выбрать № и частоту вращения вентилятора для заданной производительности и давления Р, Па ) из приложения. Определить диаметр рабочего колеса и рассчитать приведенные характеристики его Определить теоретическую мощность вентилятора и КПД. Построить приведенную характеристику вентилятора.
По известной безразмерной характеристике определить тип вентилятора, его геометрические характеристики и построить размерную характеристику. Определить N и
Ответ

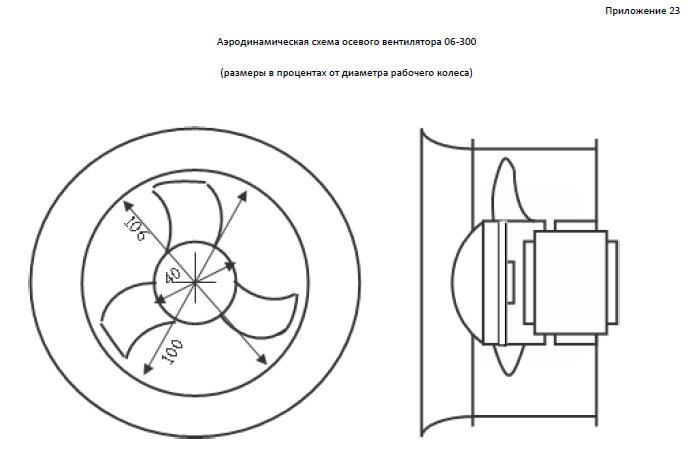

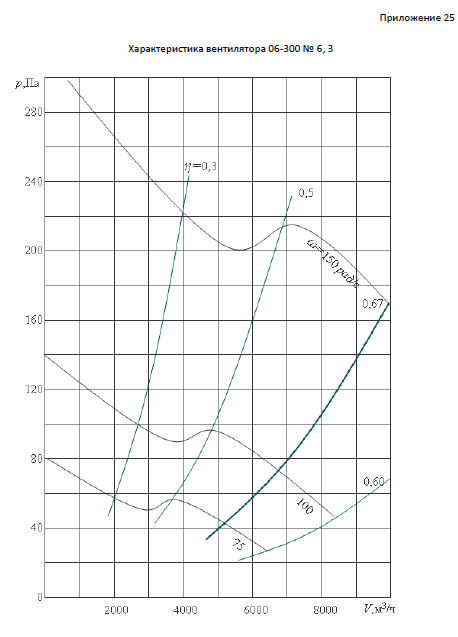

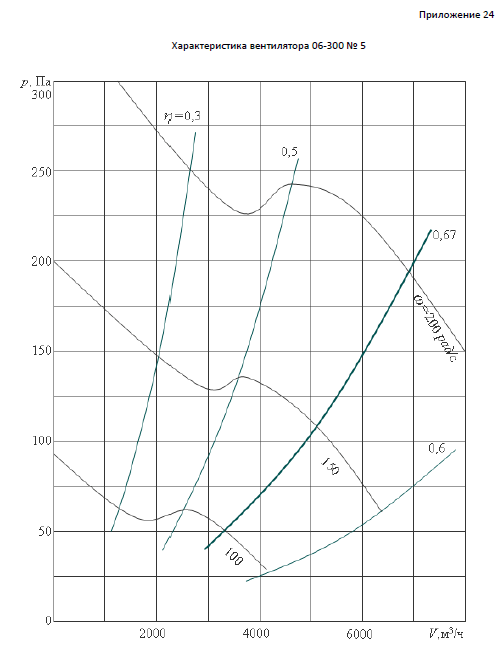

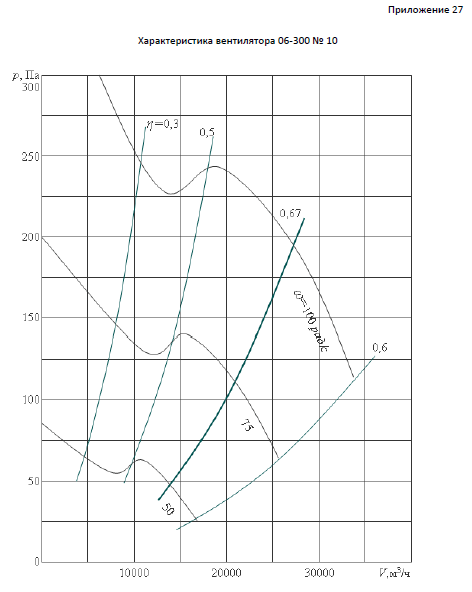

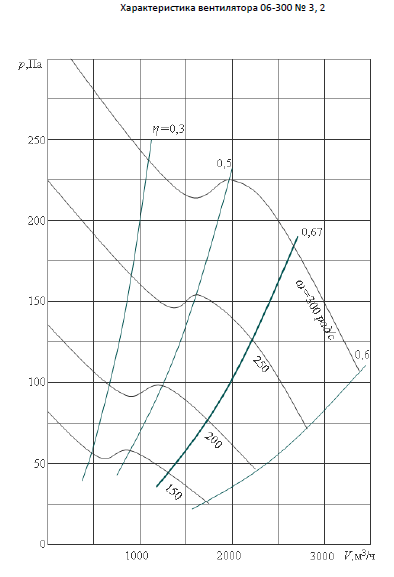

По приложению определяем, что данный вентилятор 06-300, имеющего диаметр рабочего колеса 1000 мм.

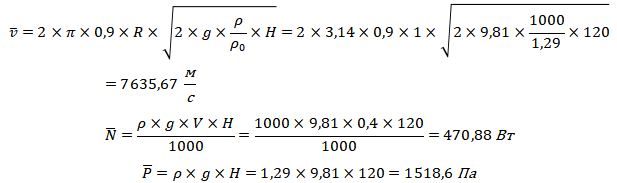

КПД вентилятора равен:
