Условие задачи
Тепло дымовых газов передается через стенку котла кипящей воде. Принимая температуру газов tf1, воды tf2, коэффициент теплоотдачи газами стенке a1 и от стенки воде a2 и считая стенку плоской, требуется:
1. Подсчитать термические сопротивления R, коэффициенты теплопередачи, эквивалентные коэффициенты теплопроводности и количества передаваемого тепла от газов к воде через 1 м2 стенки за 1 с для следующих случаев:
a) стенка стальная, совершенно чистая, толщиной δ2;
b) стенка медная, совершенно чистая, толщиной δ2;
c) стенка стальная, со стороны воды покрыта слоем накипи толщиной δ3;
d) случай «с», но поверх накипи имеется слой масла толщиной δ4=1 мм;
e) случай «d» , но со стороны газов стенка покрыта слоем сажи толщиной δ1;
2. Приняв количество тепла для случая «а» за 100%, подсчитать в процентах тепло для всех остальных случаев.
3. Определить аналитически температуры всех слоев стенки случая «е».
4. Проверить подсчитанные температуры графически.

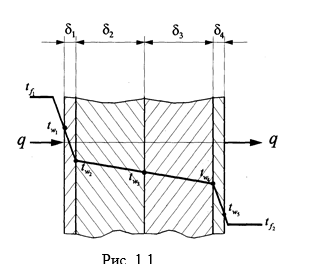

5. Построить для случая «е» линию падения температуры в стенке (в масштабе).
Таблица 1.1. Исходные данные к заданию 1
Ответ
Исходные данные:
температура газов tf1 = 900 С;
температура воды tf2 = 160С;
коэффициент теплоотдачи газами стенке 1 = 130 ;
коэффициент теплоотдачи от стенки воде 2 = 2000 ,
коэффициент теплопроводности сажи
= 0,2 Вт/(мК)
коэффициент теплопроводности стали = 50 Вт/(мК) (см. прил. 1).
