Условие задачи
Показать сравнительным расчетом целесообразность применения пара высоких начальных параметров и низкого конечного давления на примере паросиловой установки, работающей по циклу Ренкина, определив располагаемый теплоперепад, термический КПД цикла и удельный расход пара для двух различных значений начальных и конечных параметров пара.
Указать конечное значение степени сухости х2 (при давлении р2). Изобразить схему простейшей паросиловой установки и дать краткое описание ее работы. Представить цикл Ренкина в диаграммах P-υ и T-s согласно полученным данным при решении для 1 варианта. Задачу решать с помощью h-S диаграммы. Представить графическое решение задачи в h-s диаграмме.
Контрольные вопросы. Дайте определение степени сухости и степени влажности пара. Что такое удельный расход пара?

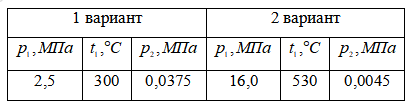

Таблица - Исходные данные
Ответ
Рисунок 1 - Схема паросиловой установки (цикл Ренкина): 1 - котел; 2 - пароперегреватель; 3 - паровая турбина; 4 - электрогенератор; 5 - конденсатор; 6 - насос.

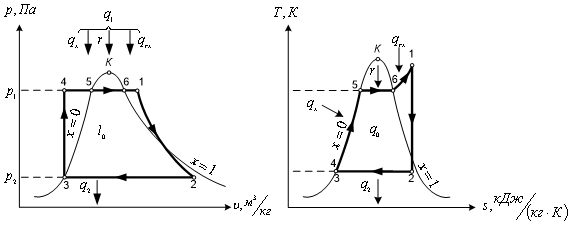

Рисунок 2 - цикл Ренкина в координатах.
