Условие задачи
Рассчитать экономию природного газа на сушку бумаги, если понизить температуру отработавшей паровоздушной смеси от 80 °С до 70 °С. Схема сушильной части бумагоделательной машины приведена на рис.13.

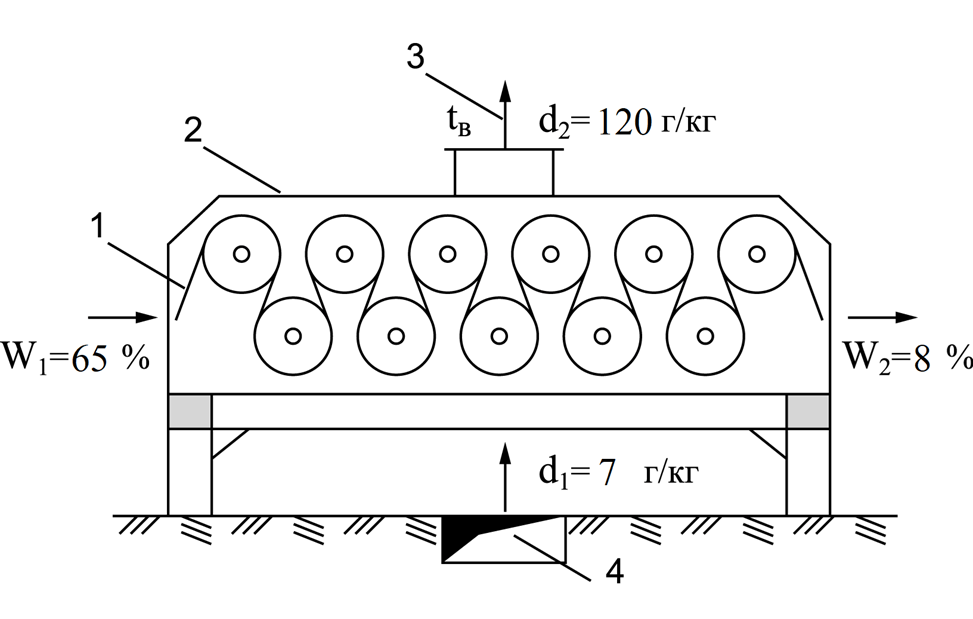

Рис.13. Схема сушильной части бумагоделательной машины: 1 – бумажное полотно; 2 – вентиляционный колпак; 3 – отвод отработавшей паровоздушной смеси; 4 – подвод сушильного воздуха.
Исходные данные:
производительность бумагоделательной машины Gм = 12 т/ч;
начальная влажность бумаги W1 = 65 %;
конечная влажность бумаги (на накате) W2 = 8 %;
влагосодержание воздуха, подаваемого в сушильную часть машины d1 = 7 г/кг;
влагосодержание паровоздушной смеси, удаляемой в окружающую среду d2 = 120 г/кг.
Ответ
Дано:
производительность бумагоделательной машины Gм = 12 т/ч;
начальная влажность бумаги W1 = 65 %;
конечная влажность бумаги (на накате) W2 = 8 %;
влагосодержание воздуха, подаваемогов сушильную часть машины d1 = 7 г/кг;
влагосодержание паровоздушной смеси,удаляемой в окружающую среду d2 = 120 г/кг.

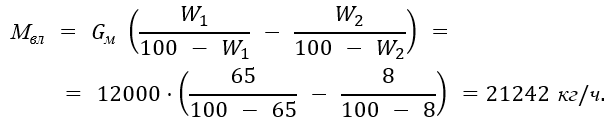

Массовый расход испаряющейся влаги:
Массовый расход воздуха, подаваемого в сушильную часть машины:
