Рассчитать экономию природного газа в результате снижения температуры уходящих газов, если продукты сгорания удаляются под действием естественной тяги. Дымовая труба и экономайзерная поверхность выполнены из антикоррозийного материала.

Дата добавления: 26.09.2024

Условие задачи

Рассчитать экономию природного газа в результате снижения температуры уходящих газов от t1 до t2, если продукты сгорания удаляются под действием естественной тяги. Дымовая труба и экономайзерная поверхность выполнены из антикоррозийного материала (рис. 9).

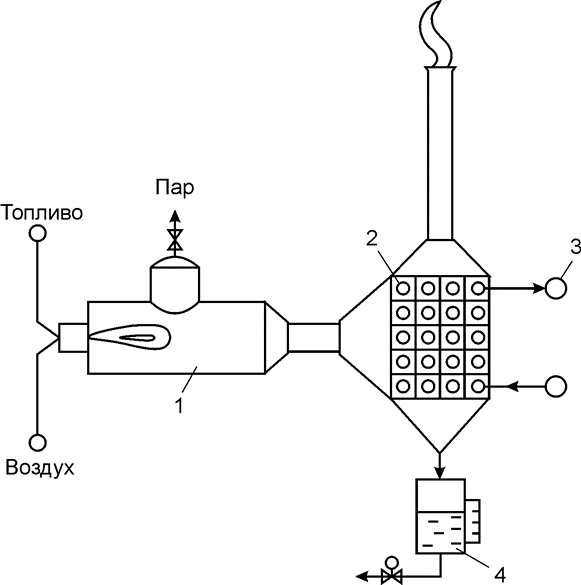

Рис.9. Схема котельной установки для глубокого охлаждения продуктов сгорания при естественной тяге: 1 – котельная установка; 2 – теплофикационный экономайзер; 3 – теплофикационная вода; 4 – конденсат

Исходные данные:

расход продуктов сгорания Vг = 2000 м3/ч;

температура уходящих газов

без экономайзера t1 = 120 °С;

температура уходящих газов после теплофикационного экономайзера t3 = 45 °С;

влагосодержание продуктов сгорания d1  = 110 г/кг.

Ответ

Исходные данные:

расход продуктов сгорания Vг = 2000 м3/ч;

температура уходящих газов

без экономайзера t1 = 120 С;

температура уходящих газов после теплофикационного экономайзера t3 = 45 С;

влагосодержание продуктов сгорания d1 = 110 г/кг.

Построение процессов на Id-диаграмме (рис. 10):

На Id-диаграмму наносится точка 1, соответствующая температуре газов t1=121 С и влагосодержанию d1=120 г/кг.

Проводится линия процесса 1-2 до пересечения с кривой =100 % (точка 2).

Проводится линия 2-3 по = 100 % до пересечения с изотермой t3 = 44С (точка 3).
