Рассчитать экономию природного газа в результате снижения температуры уходящих газов от t1 до t2, если продукты сгорания удаляются под действием естественной тяги. Дымовая труба и экономайзерная поверхность выполнены из антикоррозийного материала (рис. 9).

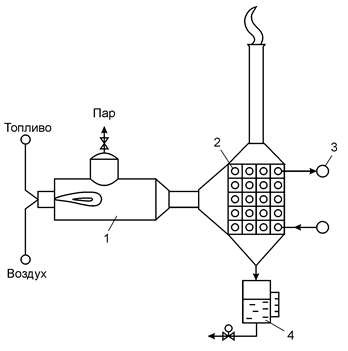

Рис.9. Схема котельной установки для глубокого охлаждения продуктов сгорания при естественной тяге: 1 – котельная установка; 2 – теплофикационный экономайзер; 3 – теплофикационная вода; 4 - конденсат
Исходные данные:
расход продуктов сгорания Vг = 1800 м3/ч;
температура уходящих газовбез экономайзера t1 = 115 С;
температура уходящих газов после теплофикационного экономайзера t3 = 43 С;
влагосодержание продуктов сгорания d1 = 118 г/кг.
Построение процессов на Id-диаграмме (рис. 10):
На Id-диаграмму наносится точка 1, соответствующая температуре газов t1=115 С и влагосодержанию d1=118 г/кг.
Проводится линия процесса 1-2 до пересечения с кривой =100 % (точка 2).
Проводится линия 2-3 по...
