Рассчитать и построить: 1) суточные графики нагрузки энергосистемы (ЭЭС) для лета и зимы (Pсутзим и Pсутлет для t = 1…24 ч); 2) интегральные кривые мощности (нагрузки) для лета и зимы (Pсутзим(Э) и Pсутлет(Э));

Дата добавления: 25.06.2024

Условие задачи

Исходные данные:

1) Абсолютный максимум зимнего потребления энергосистемы:

Р"сист.зим = 9000+200*(N-1), МВт.

Где N – номер варианта по журналу.

2) Число часов использования максимума потребления энергосистемы:

Тсист = 4600+70*(N-1), ч.

3) Зависимости от Тсист и района, в котором расположена система, следующих параметров (см. рисунок 1):

- плотность зимнего суточного графика потребления

- плотность летнего суточного графика потребления

- коэффициент учитывающий уменьшение летней мощности по отношению к зимнему статическому максимуму

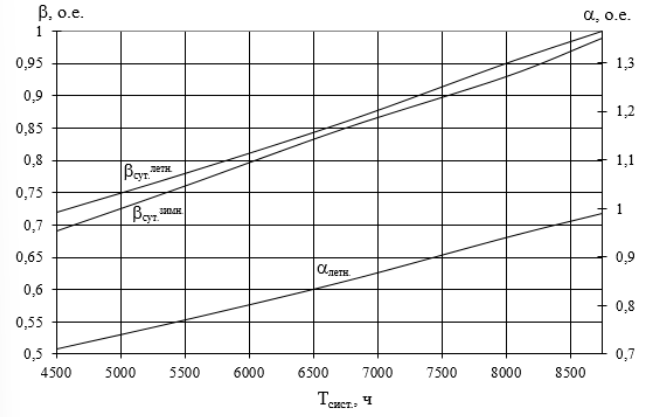

Рисунок 1 – Показатели графиков нагрузки энергосистемы для Северного района.

1) Коэффициенты  зависящие от сезона, района, в котором расположена система, и времени суток (см. таблицу 1).

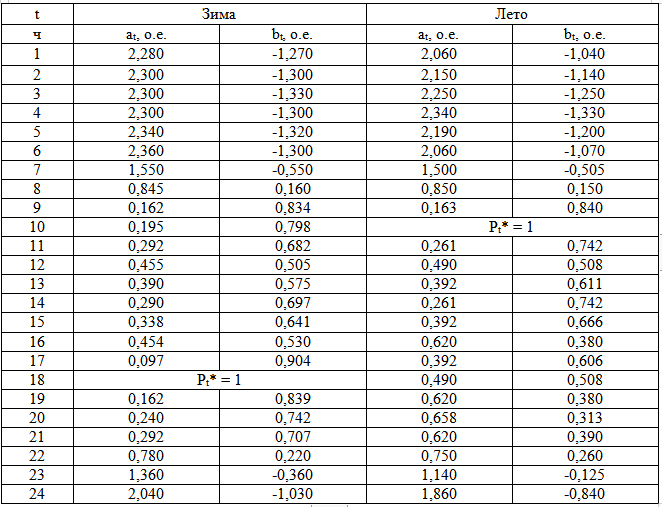

Таблица 1 – Коэффициенты для Северного района.

1) Коэффициент внутримесячной неравномерности мощности sмес = 0,94 о.е.

Рассчитать и построить:

1) суточные графики нагрузки энергосистемы (ЭЭС) для лета и зимы (Pсутзим и Pсутлет для t = 1…24 ч);

2) интегральные кривые мощности (нагрузки) для лета и зимы (Pсутзим(Э) и Pсутлет(Э));

3) годовой график максимальной мощности ЭЭС (P"T для T = 1…12 мес.);

4) годовой график среднемесячной мощности ЭЭС (`PT для T = 1…12 мес.).

Допущения:

1) Рассматривается неразвивающаяся энергосистема со статическим максимумом потребления мощности.

Ответ

Определяем плотность зимнего и летнего суточного графика нагрузки ЭЭС по зависимости (см. рис.1 исх. данные);
