Условие задачи
По паропроводу длиной (100 + 10∙i) м. и внутренним диаметром 300 мм (толщина стенки 10 мм) идет транспорт перегретого пара с температурой (250 + 10∙i) ℃. На паропровод наложена асбестовая теплоизоляция толщиной (70 + i )мм, поверх неё установлены пробковые теплоизоляционные скорлупы толщиной 30 мм. Температура наружного воздуха в месте прокладки паропровода (1 + i) ℃. Коэффициент теплоотдачи от пара к стальной стенке трубы 500 Вт/(м2∙℃), коэффициент теплоотдачи от поверхности пробковых скорлуп к окружающему воздуху 10 Вт/(м2∙℃), коэффициенты теплопроводности: стали 40 Вт/(м∙℃), асбеста 0,16 Вт/(м∙℃), пробки 0,06 Вт/(м∙℃). Определить: величину удельного теплового потока, величину полного теплового потока с участка паропровода.
Ответ
Дано:

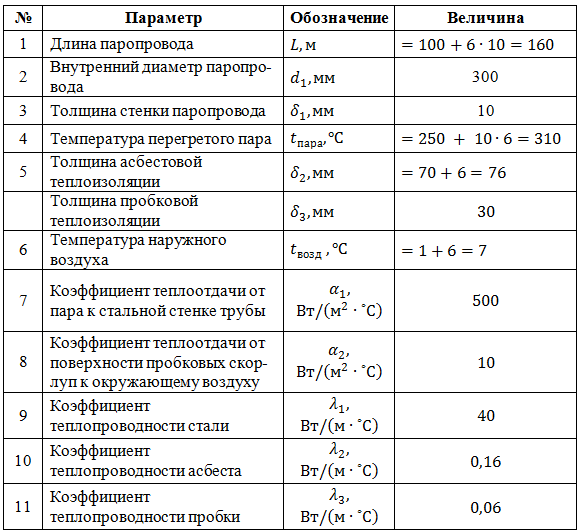

Таблица 12.1. Исходные данные для варианта № 6 (i=6)
Найти: величину удельного теплового потока;
величину полного теплового потока с участка паропровода.
Задача относится к расчету процесса теплопередачи через трёхслойную цилиндрическую стенку на стационарном режиме.
Схематически процесс теплопередачи изображен на рис. 12.1.
