Сравните холодопроизводительность холодильной установки, холодильный коэффициент и теоретическую мощность двигателя, работающей без переохлаждения, с теми же параметрами установки, в которой

25 июля 2024
Теплоэнергетика и теплотехника

Условие:

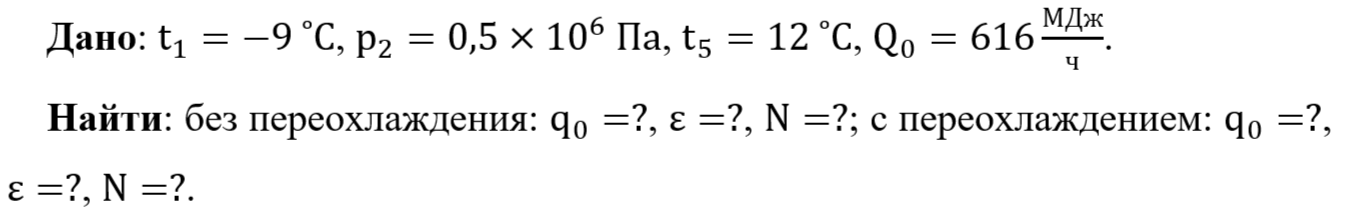

Сравните холодопроизводительность холодильной установки, холодильный коэффициент и теоретическую мощность двигателя, работающей без переохлаждения, с теми же параметрами установки, в которой производится переохлаждение конденсата. Компрессор получает сухой насыщенный пар фреона-12 при температуре -9 ˚C и сжимает его изоэнтропно до давления 0,5 МПа . Пройдя через конденсатор и переохладитель, пар превращается в жидкость с температурой 12 ˚C. Холодопроизводительность установки Q₀=616 МДж/ч.

Решение:

I. Рассмотрим цикл установки, работающей с переохлаждением.

1.По таблице определим начальную энтальпию сухого насыщенного пара фреона-12 при температуре насыщения t₁=-9 ˚C , T₁=264,15 : h₁' '= 542,1 кДж/кг.

2.По таблице приложения 8 в соответствии со значением энтропии фреона-12 при температуре 264,15 К, взятом из таблицы, определяем значение энтальпии на линии конденсации: При давлении 0,5 МПа с помощью способа интерполяции определяем величину энтальпии: h₂=556,72 кДж/кг.

3. Из таблицы приложения 7 определим энтальпию жидкого фреона-12 при температуре 285,15 К: .

4.Определим удельную холодоп...
