Стальной трубопровод диаметром d1/d2=100 мм/110 мм с коэффициентом теплопроводности λ1 покрыт изоляцией в 2 слоя одинаковой толщины δ2=δ3=50 мм, причем первый слой имеет коэффициент теплопроводности λ2, второй λ3.

Дата добавления: 21.06.2024

Условие задачи

Стальной трубопровод диаметром d1/d2=100 мм/110 мм с коэффициентом теплопроводности λ1 покрыт изоляцией в 2 слоя одинаковой толщины δ23=50 мм, причем первый слой имеет коэффициент теплопроводности λ2, второй λ3.

Определить потери теплоты через изоляцию с 1 м трубы, если температура внутренней поверхности t1, а наружной поверхности изоляции t4. Определить температуру на границе соприкосновения слоев t3. Как изменится величина тепловых потерь с 1 м трубопровода, если слой изоляции поменять местами, т.е. слой с большим коэффициентом λ наложить непосредственно на поверхность трубы?

Дано:

d1/d2=100 мм/110 мм=0,1 м/0,11 м

λ1=20 Вт/(м∙К)

δ23=50 мм=50∙10-3 м

λ2=0,01 Вт/(м∙К)

λ3=0,14 Вт/(м∙К)

t1=500 °С

t4=120 °С

Ответ

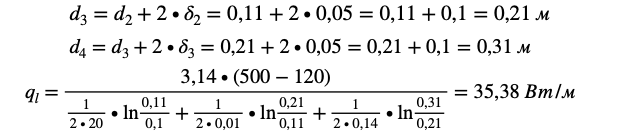

Определим линейную плотность теплового потока через 1 м изолированной трубы:

где

Определим температуру на границе соприкосновения слоев t3:
