В паротурбинной установке осуществляется регенеративный подогрев питательной воды в двух смешивающих подогревателях. При входе в турбину: p1= 6,0 МПа и t1= 520 oC.

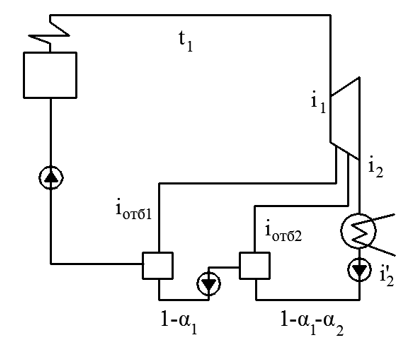

          В паротурбинной установке осуществляется регенеративный подогрев питательной воды в двух смешивающих подогревателях. При входе в турбину: p₁= 6,0 МПа и t₁= 520 ^oC. Давления пара: в первом отборе p_о1= 1,0 МПа, во втором отборе p_о2= 0,12 МПа, в конденсаторе p₂= 0,005 МПа. Принципиальная схема ПТУ последовательно включает следующие элементы: паровой котел, пароперегреватель, турбина с двумя отборами, конденсатор, конденсатный насос, второй смешивающий подогреватель, конденсатный насос, первый смешивающийся подогреватель, питательный насос, паровой котел. Определить доли отбираемого пара a₁ и a₂, увеличение термического КПД регенеративного цикла в сравнении с циклом Ренкина. Изобразить схему ПТУ и цикл в диаграммах Т-s и i-s.
