Условие задачи
В паротурбинную установку, работающую по регенеративному циклу с начальными параметрами Р0 и t0 и при давлении в конденсаторе Рк, включены поверхностные подогреватели с каскадным сливом дренажей (см. рис.2). Питательная вода в подогревателях не догревается до температуры насыщения на 50С. Параметры пара в отборах: давление Ротб, энтальпия hотб, температура tотб. Давление воды Рн.
Определить параметры воды и дренажа. Требуется рассчитать доли отборов пара и внутренний абсолютный КПД турбоустановки
Исходные данные приведены в таблице 6.
Таблица 6
Исходные данные

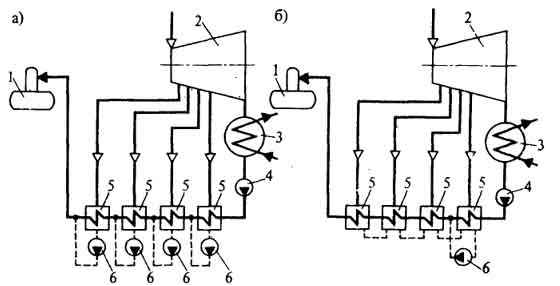

Рис. 2. Регенеративные схемы с поверхностными ПНД:
1 — деаэратор; 2 — ЦНД турбины; 3 — конденсатор;
4 — конденсатный насос; 5 — ПНД поверхностного типа;
6 — дренажный насос
Ответ
1. Используя таблицы термодинамических свойств воды и водяного пара, определяем:
-энтальпию пара на входе в турбину h0=3340,8 кДж/кг;
-температуры насыщения при давлении отборов пара;
-энтальпии дренажа греющего пара
