Условие задачи
В реактивной ступени пар с начальным давлением р0 = 2,5 МПа и температурой t0 = 380 0С расширяется до р2=1,6 МПа. Определить абсолютную скорость выхода пара из канала между рабочими лопатками, если скоростной коэффициент сопла φ=0,96, отношение окружной скорости на середине лопатки к действительной скорости истечения пара из сопл u/c1=0,45, относительная скорость выхода пара из канала между рабочими лопатками w2 = 418 м/с, угол выхода пара из рабочей лопатки β2=210 30` и степень реактивности ступени ρ=0,48.
Ответ

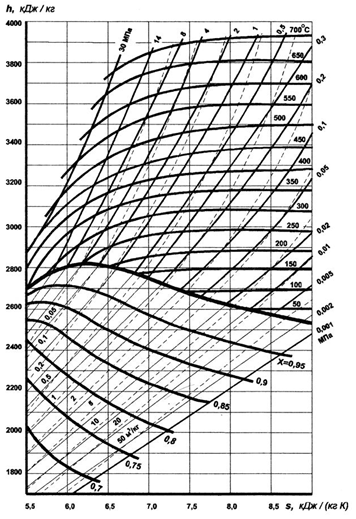

Рис.1 H-s диаграмма
Находим на is-диаграмме точку 0, при p0 = 2,5 МПа и температуре t0 = 380 ℃:
энтальпия пара
энтропия пара
