Условие задачи
В реактивной ступени пар с начальным давлением р0 = 3.3 МПа и температурой t0 =4150С расширяется до р2=1 МПа. Определить абсолютную скорость выхода пара из канала между рабочими лопатками, если скоростной коэффициент сопла φ=0,945, скоростной коэффициент лопаток ψ=0,87, угол наклона сопла к плоскости диска α1=180, угол выхода пара из рабочей лопатки β2=230 и отношение окружной скорости на середине лопатки к действительной скорости истечения пара из сопл u/c1=0,45.
Ответ
Рис.1 H-s диаграмма

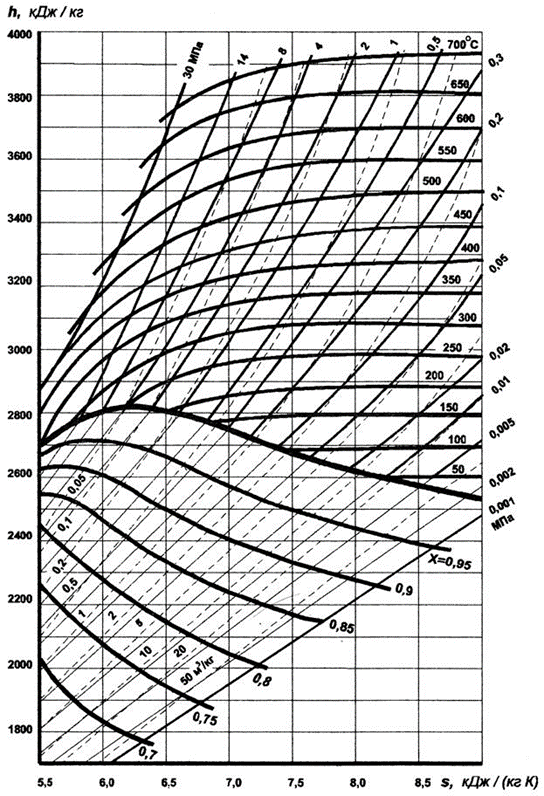

Находим на is-диаграмме точку 0, при p0 = 3,3 МПа и температуре t0 = 430 0С:
энтальпия пара
энтропия пара
