В условиях дальнего севера необходимо спроектировать ангарное укрытие из материалов имеющихся в наличии: Снег, земля и фанера (сосновая толщиной 5 мм.).

«В условиях дальнего севера необходимо спроектировать ангарное укрытие из материалов имеющихся в наличии: Снег, земля и фанера (сосновая толщиной 5 мм.).»

19 августа 2024
Теплоэнергетика и теплотехника

Условие:

В условиях дальнего севера необходимо спроектировать ангарное укрытие из материалов имеющихся в наличии: Снег, земля и фанера (сосновая толщиной 5 мм.). Тепловыделение внутри укрытия соответствует тепловому потоку q=58.15 Вт/(м² Град). В результате расчетов выполнить следующие действия:

1. Указать в какой последовательности должны располагаться данные три материала, поясняя свой выбор.

2. Определить минимальную толщину слоев земли и снега для выполнения требований по температуре внутри и снаружи укрытия (температура окружающей среды -45-N°С, температура внутри укрытия +18+N°С). N - номер варианта.

3. Начертить схему многослойной стенки с определяемыми параметрами по толщине слоев и по порядку их последовательности. Указать так же температуры на стенках каждого слоя.

Коэффициенты теплопроводности для материалов:

Решение:

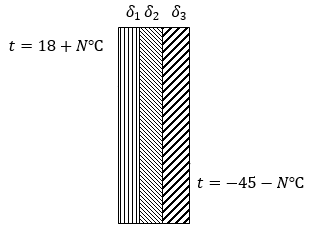

Схема рассматриваемой многослойной стенки

Т.к. наименьшим коэффициентом теплопроводности из предложенных материалов обладает фанера, то внутренний слой изоляции необходимо выполнить из нее. Это позволит добиться уменьшения общей толщины многослойной стенки. Утепление в качестве снега может эксплуатироваться при температуре не выше 0 С, в связи с этим наружный слой стенки будет выполнен из снега. Пр...
