Условие задачи
Водяной пар, имея начальные параметры
и степень сухости х1 = 0,9, нагревается при постоянном давлении до температуры
(процесс 1-2), затем дросселируется до давления р2 (процесс 2-3).
При давлении р2 пар попадает в сопло Лаваля, где расширяется до давления
(процесс 3-4). Определить, используя
- диаграмму водяного пара (рисунок1):
- количество теплоты, подведенной к пару в процессе 1-2;
- изменение внутренней энергии и конечную температуру дросселирования
в процессе 2-3;
- конечные параметры и скорость пара на выходе из сопла Лаваля;
- расход пара в процессе изоэнтропного (адиабатного) истечения 3-4, если площадь минимального сечения сопла
.
Все процессы показать в

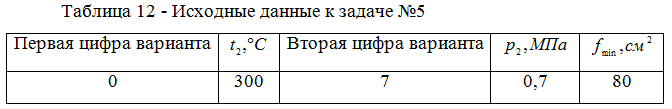

- диаграмме. Данные, необходимые для решения задачи, выбрать из таблицы 12.
Ответ
По
- диаграмме воды и водяного пара на пересечение изобары и линии постоянной степени сухости находим точку 1, характеризующую начальное состояние водяного пара. Точка 1 находится в области влажного насыщенного пара. Параметры пара в точке 1:
