Условие задачи
Водяной пар с начальным давлением p1=5МПа и степенью сухости
поступает в пароперегреватель, где его температура повышается на
; после перегревателя пар изоэнтропно (адиабатно) расширяется в турбине до давления
. Пользуясь
- диаграммой для водяного пара (рисунок Д1), определить:
- количество теплоты (на 1 кг пара), подведенной к нему в пароперегревателе;
- работу цикла Ренкина и степень сухости пара х2 в конце расширения;
- термический КПД цикла;
- работу цикла, КПД цикла и конечную степень сухости, если после пароперегревателя пар с давлением
дросселируется до давления
, а затем адиабатно расширяется до давления
.
Изобразить процессы, происходящие в паротурбинной установке в

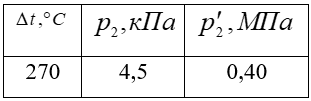

- диаграмме. Данные, необходимые для решения задачи
Ответ
По
- диаграмме воды и водяного пара на пересечение изобарыи линии постоянной степени сухости находим точку 1, характеризующую состояние водяного пара на входе в пароперегреватель. Точка 1 находится в области влажного насыщенного пара. Параметры пара в точке 1:
