Водяной пар с начальным давлением Р1 = 5 МПа и степенью сухости х1 = 0,95 поступает в пароперегреватель, где его температу...

Водяной пар с начальным давлением Р1 = 5 МПа и степенью сухости х1 = 0,95 поступает в пароперегреватель, где его температура повышается на Dt; после перегревателя пар изоэнтропно (адиабатно) расширяется в турбине до давления Р2.

«Водяной пар с начальным давлением Р1 = 5 МПа и степенью сухости х1 = 0,95 поступает в пароперегреватель, где его температура повышается на Dt; после перегревателя пар изоэнтропно (адиабатно) расширяется в турбине до давления Р2.»

15 ноября 2024
Теплоэнергетика и теплотехника

Условие:

Водяной пар с начальным давлением Р₁ = 5 МПа и степенью сухости х₁ = 0,95 поступает в пароперегреватель, где его температура повышается на Dt; после перегревателя пар изоэнтропно (адиабатно) расширяется в турбине до давления Р₂. Пользуясь hs-диаграммой для водяного пара (приложение Д, рисунок Д1), определить:

− количество теплоты (на 1 кг пара), подведенной к нему в пароперегревателе;

− работу цикла Ренкина и степень сухости пара х2 в конце расширения;

− термический КПД цикла;

− работу цикла, КПД цикла и конечную степень сухости, если после пароперегревателя пар с давлением Р₁дросселируется до давления Р’₂, а затем адиабатно расширяется до давления Р₂. Изобразить процессы, происходящие в паротурбинной установке в Тs- диаграмме.

Приложение Д, рисунок Д1

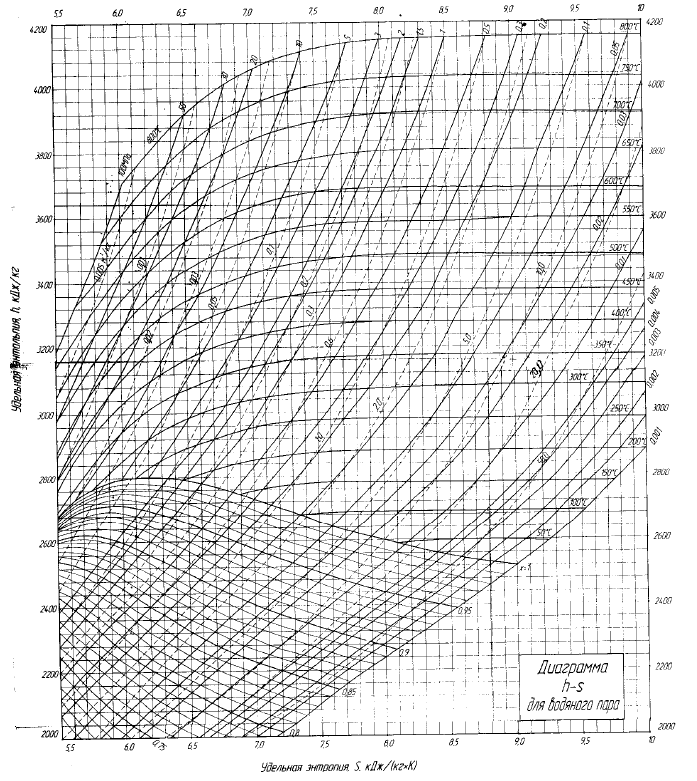

Рисунок Д.1 – hs- диаграмма водяного пара

Исходные данные:

Решение:

1. Определим начальные, конечные и промежуточные параметры пара.

Решаем задачу при помощи таблиц пара и iS диаграммы.

Точку 1 находим на пересечении изобары Р₁ и степени сухости пара x₁. Температура начального состояния соответствует температуре насыщения при давлении Р₁.
