Водяной пар со степенью сухости х = 0,92 нагревается при постоянном абсолютном давлении p1 = 5 МПа до температуры t2 = 600 оС, затем дросселируется до давления р3 = 0,8 МПа. При этом давлении пар поступает в сопло Лаваля

«Водяной пар со степенью сухости х = 0,92 нагревается при постоянном абсолютном давлении p1 = 5 МПа до температуры t2 = 600 оС, затем дросселируется до давления р3 = 0,8 МПа. При этом давлении пар поступает в сопло Лаваля»
  • Теплоэнергетика и теплотехника

Условие:

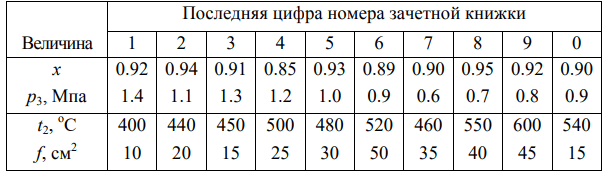

Водяной пар со степенью сухости х = 0,92 нагревается при постоянном абсолютном давлении p1 = 5 МПа до температуры t2 = 600 оС, затем дросселируется до давления р3 = 0,8 МПа. При этом давлении пар поступает в сопло Лаваля, где изоэнтропно расширяется до давления р4 = 5 кПа. Найти, используя is - диаграмму водяного пара:

а) удельное количество тепла, подведенного к пару в процессе 1-2;

б) температуру t3 в конце дросселирования;

в) конечные параметры и скорость на выходе из сопла Лаваля;

г) секундный расход пара, если площадь выходного сечения сопла f = 45 см2.



Решение:

По таблице определяем:

Точка 1. Пароводяная смесь: х = 0,92, р1 = 5 МПа, t1 = 264 оС, h1 = 2663 кДж/кг, s1 = 5,73 кДж/кгград.

Точка 2. Перегретый пар: р2 = 5 МПа, t2 = 600 оС, h2 = 3667 кДж/кг, s2 = 7,26 кДж/кгград.

Количество тепла, подведенного к пару в процессе 1-2:

q1-2 = h2 - h1 = 3667 - 2663 = 1004 кДж/кг

При дросселировании пара энтальпия остаётся постоянной.

Точка 3. Перегретый ...
