Условие задачи
Воздух подогревается в трубном пространстве одноходового кожухотрубчатого теплообменника (число труб — n=197) от температуры t1=200С до t2=600С при среднем абсолютном давлении P2=1,6 ат. Расход воздуха при нормальных условиях составляет V2н=8400 м3/ч. В межтрубное пространство поступает насыщенный водяной пар под абсолютным давлением P1=2,3 ат. Коэффициент теплопередачи – К=830 Вт/(м2·К). Принимаем, что потери тепла отсутствуют. Диаметр труб – d=38x2 мм
Определить:
1) режим течения воздуха в трубах;
2) площадь поверхности теплообмена.
Ответ
Согласно справочным данным, температура водяного пара при давлении 2,3 ат (0,225 МПа) составляет 1230С.

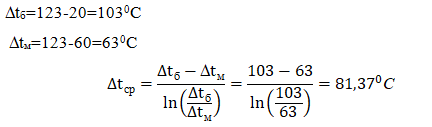

Рассчитываем среднюю движущую силу процесса теплообмена:
Воздух: 20600С
Водяной пар: 1231230С
Средняя температура воздуха в теплообменнике:
