Задано топливо и паропроизводительность котлоагрегата D. Определить состав топлива по рабочей массе и его низшую теплоту сгорания, способ сжигания топлива, тип топки, значение коэффициента избытка

«Задано топливо и паропроизводительность котлоагрегата D. Определить состав топлива по рабочей массе и его низшую теплоту сгорания, способ сжигания топлива, тип топки, значение коэффициента избытка»

15 августа 2024
Теплоэнергетика и теплотехника

Условие:

Задано топливо и паропроизводительность котлоагрегата D. Определить состав топлива по рабочей массе и его низшую теплоту сгорания, способ сжигания топлива, тип топки, значение коэффициента избытка воздуха в топке α_Т и в уходящих из топки газах α_ухпо величине присоса воздуха по газовому тракту ∆α; найти теоретически необходимое количество воздуха V₀ для сгорания 1кг (1м³) топлива и объемы продуктов сгорания при α_ух, а также энтальпию уходящих газов I_ух при заданной температуре уходящих газов t_ух и их влагосодержании d_ух. Исходные данные выбрать из табл.1.1.

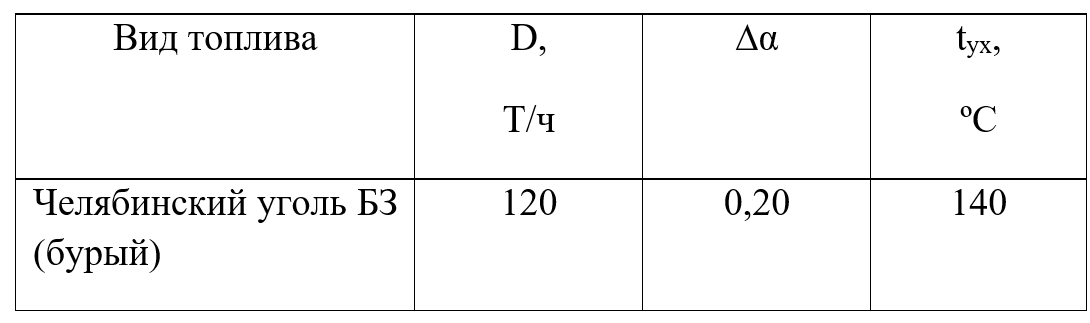

Таблица 1.1 – Исходные данные к задаче 1.1

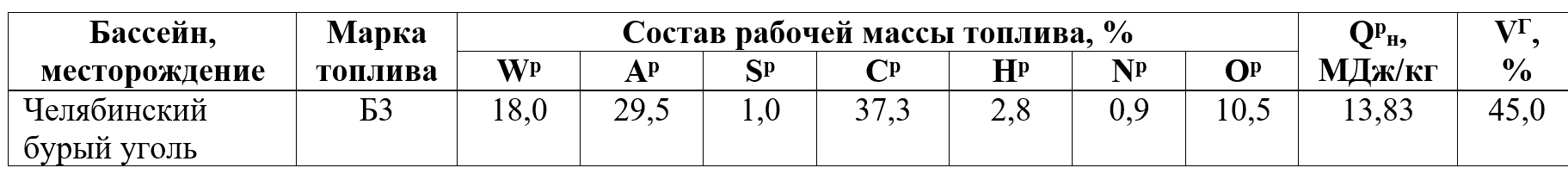

Таблица 1.2 – Элементарный состав твердых и жидких топлив [9]

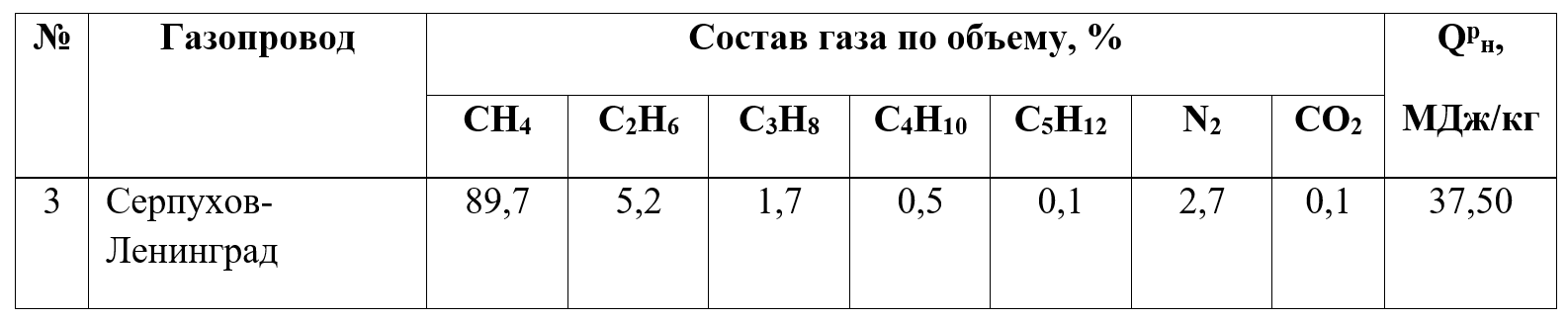

Таблица 1.3 – Расчетные характеристики природных газов [9]

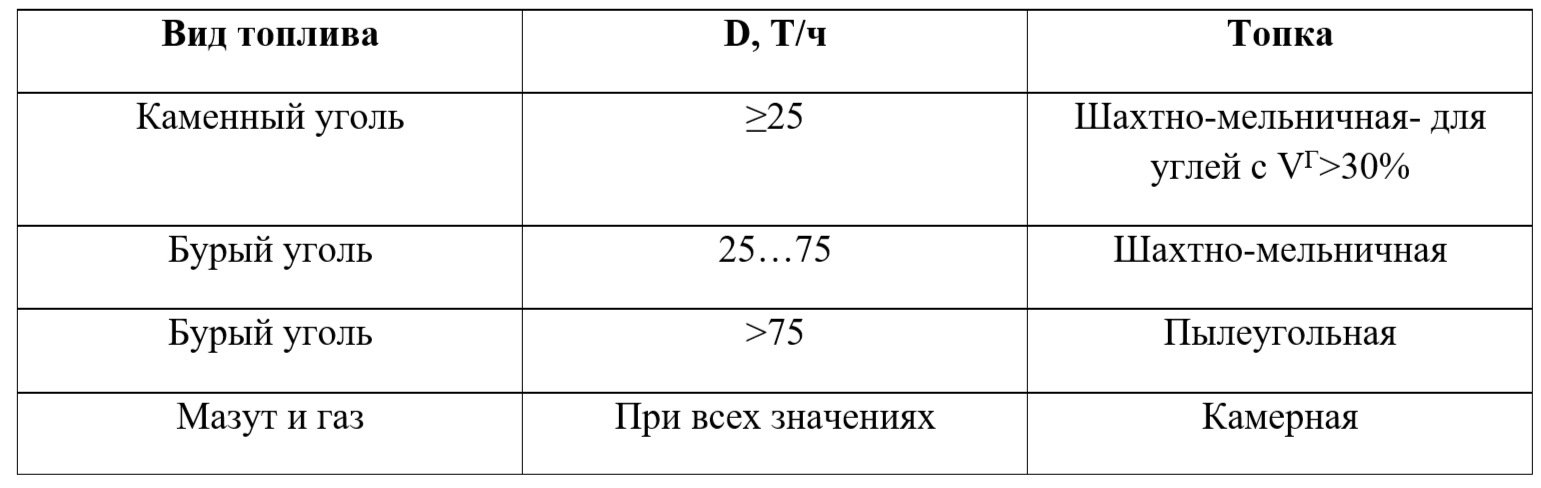

Таблица 1.4 – Типы топок, рекомендуемых для котельных агрегатов [1]

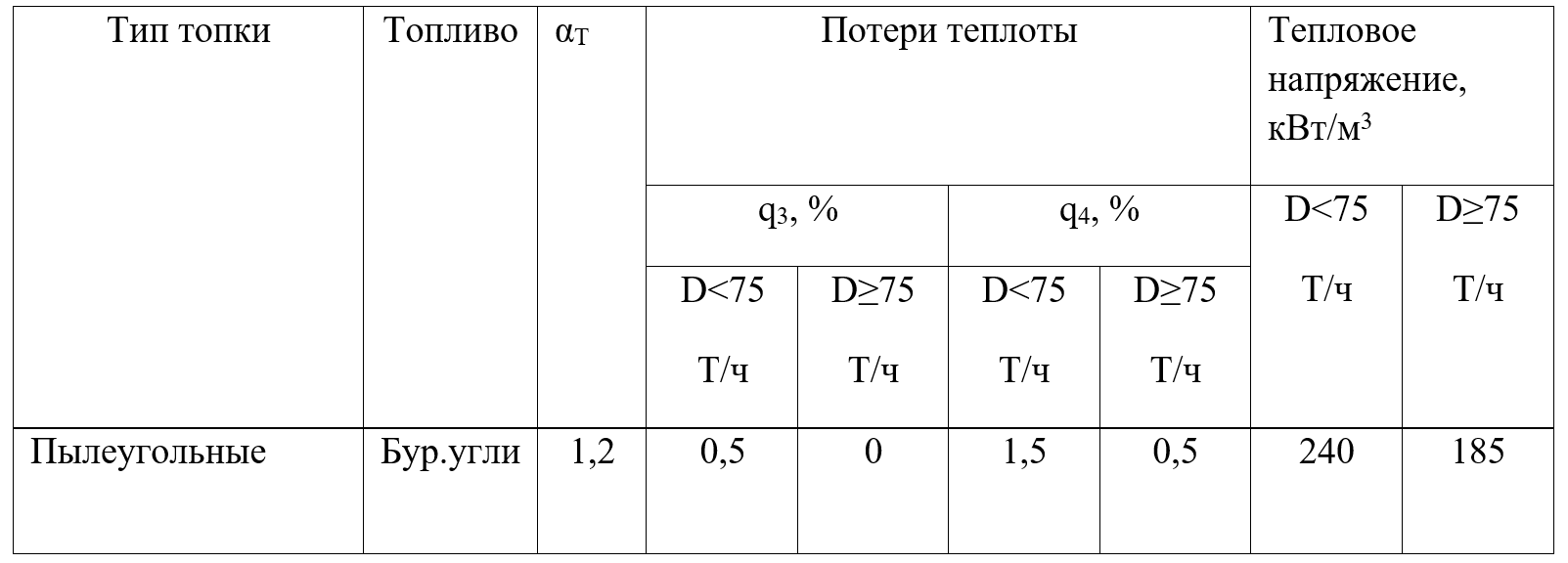

Таблица 1.5. – Основные расчетные характеристики камерных топок [1]

Таблица 1.6 – Потери теплоты на наружное охлаждение котлоагрегата [1]

Решение:

Горение угля, горение мазута рассчитывать по тем же формулам; для горения природного газа будет рассмотрен вариант ниже). Элементарный состав Челябинского угля Б3 (бурого) из табл.7.6:

влажность W^p = 18%; зольность A^p= 29,5%; S^p = 01,0%; C^p = 37,3%; H^p = 2,8%; N^p = 0,9%; O^p = 10,5%; низшая рабочая теплота сгорания Q^р_н = 13,83 МДж/кг; выход летучих V^г = 45%.

Из табл.7.8 выбираем для сжигания бурого угля пылеугольную топку (при паропроизводительности котлоагрегата D = 120Т/ч). При этом из табл.7.9: коэффициент избытка воздуха в топке _т= 1,2.

Низшая рабочая теплота сгорания твердого (жид...
