Условие:
Определить диаметр и маркировочную группу каната стропа для подъема груза с расстоянием от центра тяжести до точки крепления стропа r, массой Q, с зацепкой крюками при отклонении ветвей стропа от вертикали 45о, число ветвей n =4. Разрывное усилие каната Fo=300 кН.

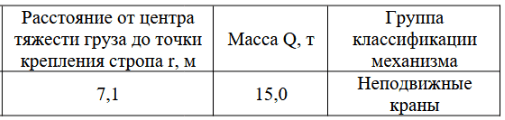

Исходные данные:
Решение:
Определим усилие (натяжение), приходящуюся на каждую ветвь стропа:
где Q масса груза, кг;
n число ветвей стропа;
k коэффициент неравномерности распределения массы груза на ветви стропа;
b угол между вертикально опущенной ось и ветвью стропа.
