Определить температуры и давления газа в характерных точках расчетного цикла Тринклера (цикла дизельного двигателя со смешанным подводом теплоты), изображенного на рис. 1 в координатах р—V (а, с, z, z', b).

7 августа 2024
Транспортные средства

Условие:

Определить температуры и давления газа в характерных точках расчетного цикла Тринклера (цикла дизельного двигателя со смешанным подводом теплоты), изображенного на рис. 1 в координатах р-V (а, с, z, z', b). Исходные данные для расчетов приведены в табл. 3.

Исходные данные для расчетов приведены в табл. 3.

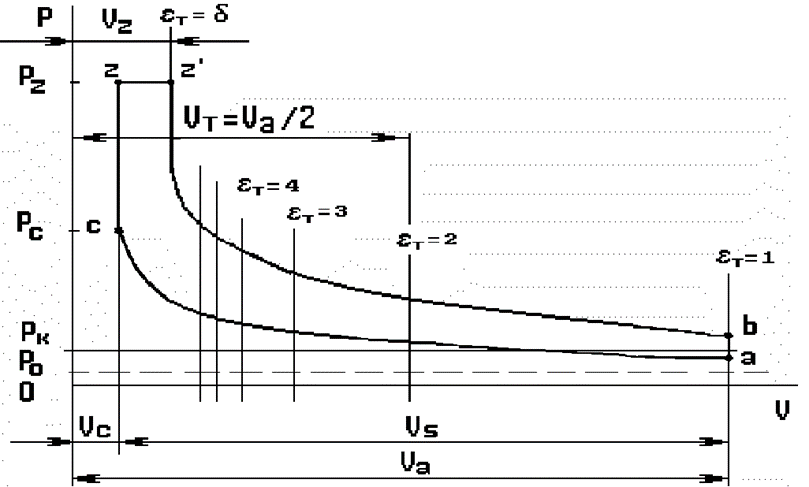

Рис. 1. Расчетный цикл Тринклера.

Решение:

Цикл состоит из двух адиабатных процессов (12 и 45), одного изобарного (23) и двух изохорных процессов (23 и 51). Характеристики цикла: степень сжатия = V1 / V₂; степень повышения давления l = р3 / р2; степень предварительного расширения = V₄/ V₃.

Напишем уравнение состояния для точки 1:

p₁ V₁ = (M / )RТ₁

Откуда определим:

V₁ = (M /p₁) RТ₁= (1,0 / 105 29) 8314 350 = 1,0 м³

По степени сжатия e определим:

V₂ = V₁/ e = 1,0 / 14,0 = 0,072 м³

Напишем уравнение адиабатного процесса 12:

p₁V₁^k = p₂V₂^k

И определим:

k = с_р/ с_v = 1024 / 716 = 1,43

p2 = p1(V1 / V2)k = 105 141,43 = 43,...
