Условие задачи
Площадь грузовой ватерлинии судна - 1080 м2. Осадка судна - 3,0 м, коэффициент вертикальной полноты - 0,93. Построить строевую по ватерлиниям и определить объемное водоизмещение.
Ответ
Строевая по ватерлиниям характеризует распределение объемного водоизмещения по высоте. Основные свойства строевой по ватерлиниям:

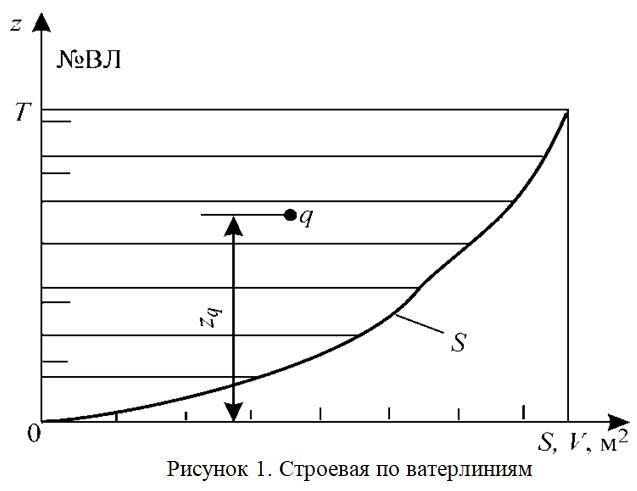

Площадь Q (рис.1), которая ограничена кривой, вертикальной осью и действующей ватерлинией, равна в определенном масштабе объемному водоизме...
