Условие задачи

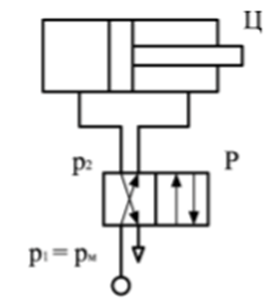

Пневмоцилиндр с диаметрами поршня D = 40 мм и штока d = 12 мм должен совершать рабочий ход длиной L = 160 мм за время t = 0,4 с. Подобрать пневматический распределитель для управления цилиндром при условии, что манометрическое давление рм = 5 бар, а абсолютное давление р2 = 6 бар.
Ответ
Определим расход воздуха через пневмоцилиндр, размеры цилиндра подставляются в дециметрах:
Расходы до 200 нл/мин обеспечиваются элементами с условным диаметром 2,5 мм, резьба М5. Например: 3/2 пневмора...
