Условие задачи
1. Рассчитайте параметры сетевой модели – ранние и поздние сроки начала и окончания работ, общие резервы времени, общую продолжительность проекта для вариантов (А) без учета связей с задержками и опережениями и (Б) с учетом связей с задержками и опережениями. Выделите критические работы и критические связи красным цветом (или линиями большей толщины).
2. Отобразите ранние сроки выполнения работ проекта на диаграмме Гантта для вариантов (А) без учета связей с задержками и опережениями и (Б) с учетом связей с задержками и опережениями. Покажите пунктирными линиями общие резервы времени работ. Выделите критический путь красным цветом (или линиями большей толщины).
3. Постройте график движения рабочих для вариантов (А) без учета связей с задержками и опережениями и (Б) с учетом связей с задержками и опережениями.
Ответ
Вариант А (без учета растяжения связей)

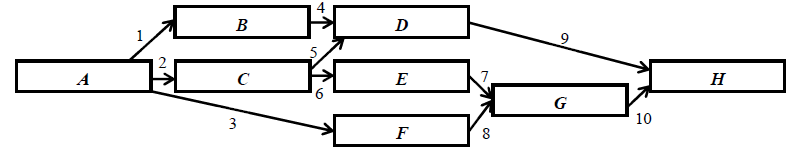

Исходные данные для расчета временных параметров работ показаны на рис. 1.
Рис. 1. Исходные данные для расчета временных параметров работ на сетевой модели

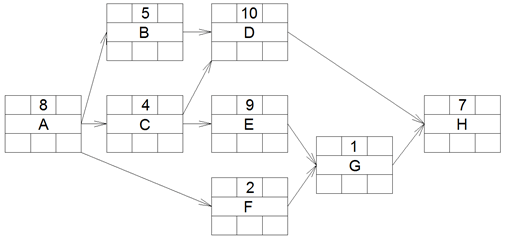

Наименования работ, обозначенные латинскими буквами, заносятся в средние ячейки, а продолжительности (в днях) в верхние средние ячейки прямоугольников, обозначающих работы.
В случае варианта А предполагается...
