Условие задачи
Построить сетевой график комплекса работ по переустройству электрической централизации на железнодорожной станции. Состав и продолжительность работ приведены в таблице.

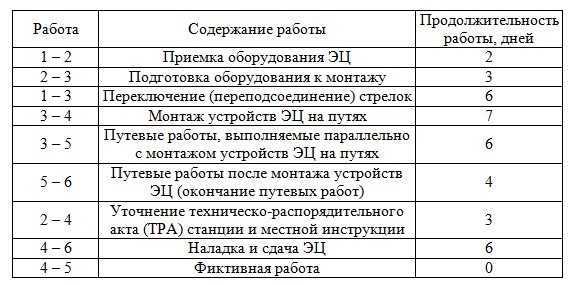

Исходные данные для построения сетевого графика приводятся в таблице 1
Таблица 1
Ответ

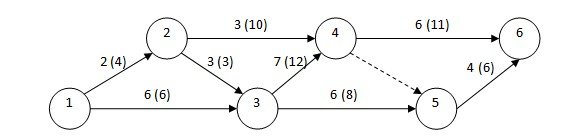

Сетевой график, определяющий последовательность выполнения работ, в соответствии исходными данными задания.
Ранние сроки:
tр(1) = 0 дней
tр(2)= t(1,2)= 2 дня
tр(3)= t(1,3) = 6 дней
tр(4)= t(1,3) + t(3,4) = 6 + 7 = 13 дней
tр(5)= t(1,3) + t(3,4) + t(4,5) = 6 + 7 + 0 = 13 дней
tр(6)= t(1,3) + t(3,4) + t(4,6) = 6 + 7 + 6 = 19 дней
Поздние сроки совершения событий:
